Power HT руководство для технического персонала
газовые напольные котлы
33

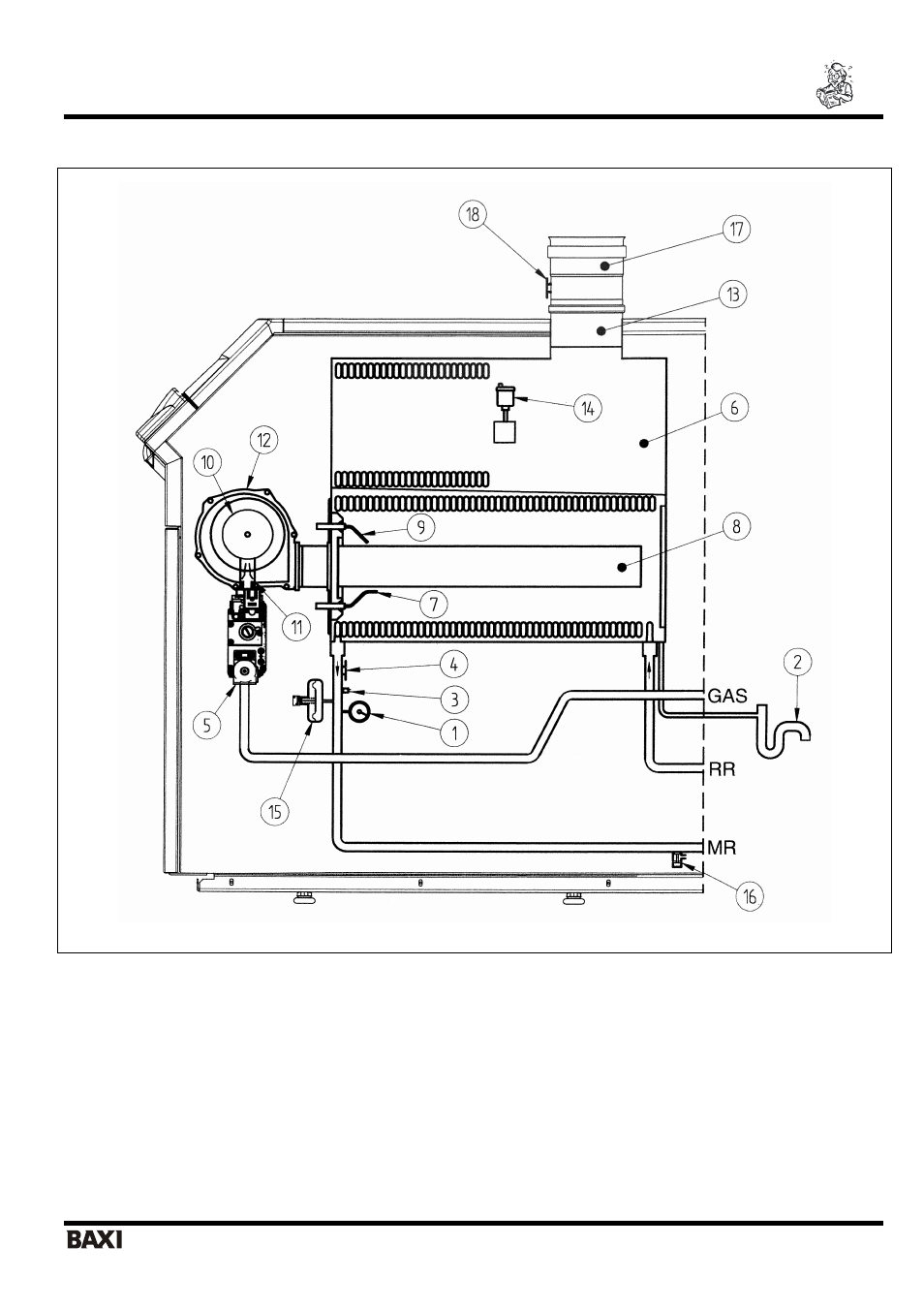

20. Функциональная схема
Рис. 18
Обозначения:
1
манометр 10
смеситель с устройством Вентури
2
сифон 11
газовая диафрагма
3
датчик температуры (NTC) контура отопления 12 вентилятор
4
термостат защиты от перегрева (105°С) 13
переходник дымоотводного устройства
5
газовый клапан 14
автоматический воздухоотводчик
6
теплообменник 15
прессостат минимального давления воды
7
электрод контроля пламени 16
спускной клапан котла
8
горелка 17
дымоотводное устройство с термостатом-датчиком тяги
9
электрод зажигания 18
термостат-датчик тяги
