12. Подключение к электропитанию
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 220 - 230В с
заземлением. Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75мм2 и максимальным диаметром 8мм.
ВНИМАНИЕ: Проверьте, чтобы потребляемая мощность всех устройств, подсоединенных к аппарату, не
превышала 2 А.В случае превышения данного значения, между данными устройствами и электронной платой
котла необходимо установить реле.

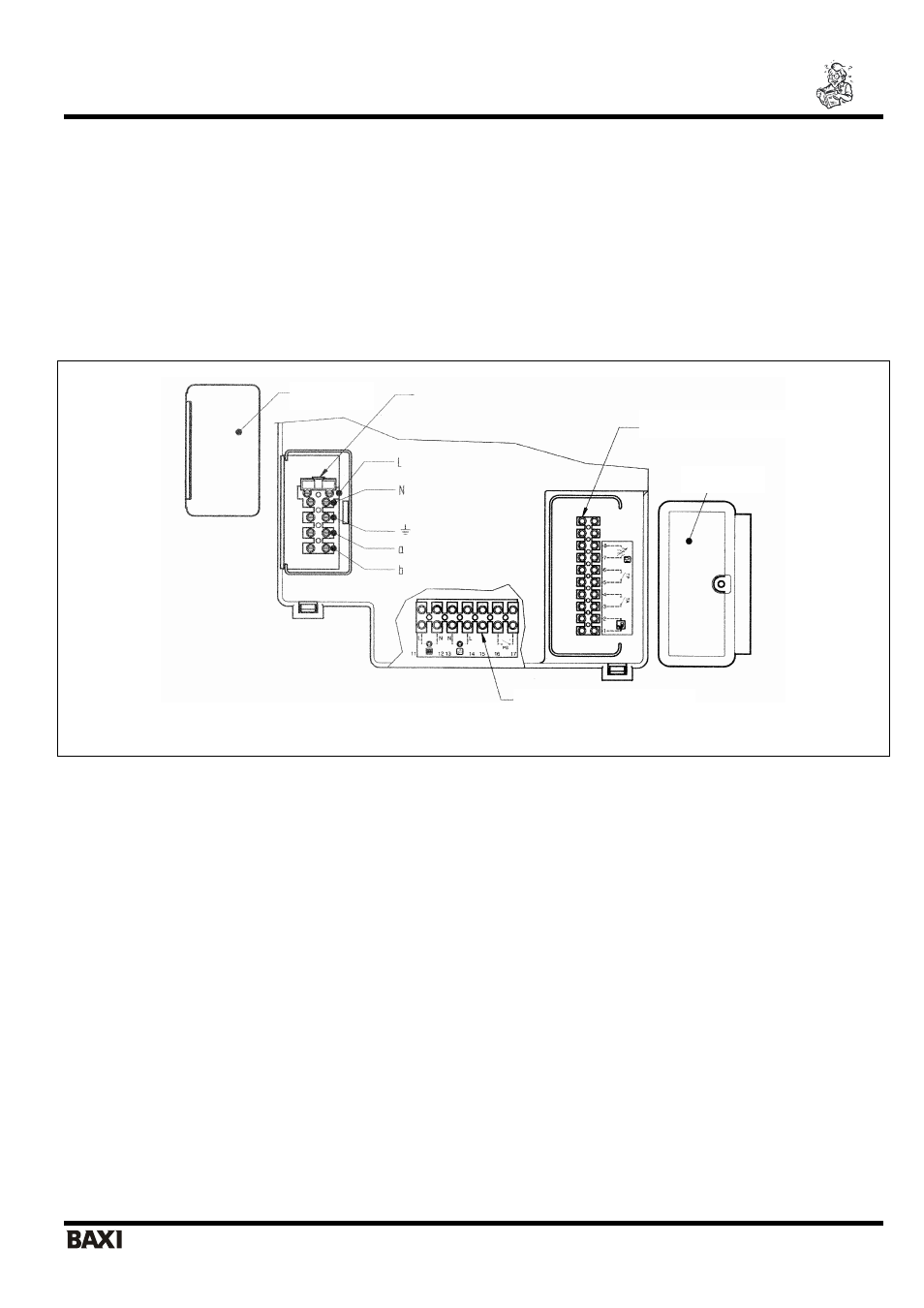

Рис. 8
12.1. Доступ к клеммным колодкам
•
Отключить напряжение от котла с помощью двухполюсного выключателя.
•
Снять верхнюю крышку панели управления, зафиксированную с помощью магнитов.
•
Отвинтить два винта, удерживающие панель управления.
•
Повернуть панель управления вниз.
Клеммная колодка электропитания М1
•
Снять крышку с защелкой клеммной колодки М1.
•
В клеммную колодку встроен плавкий предохранитель на 3,15 А (см. Рис. 8). Для его проверки или замены вынуть
черный держатель предохранителя.
Клеммная колодка М2
•
Отвинтить винт и снять крышку клеммной колодки М2.
Клеммная колодка М3
•
Отвинтить фиксирующие винты и снять основную крышку клеммной колодки.
Клеммная колодка М 1
Клеммная колодка М 2
Крышка
Крышка
Клеммная колодка М 3
