Power HT руководство для технического персонала
газовые напольные
котлы
31

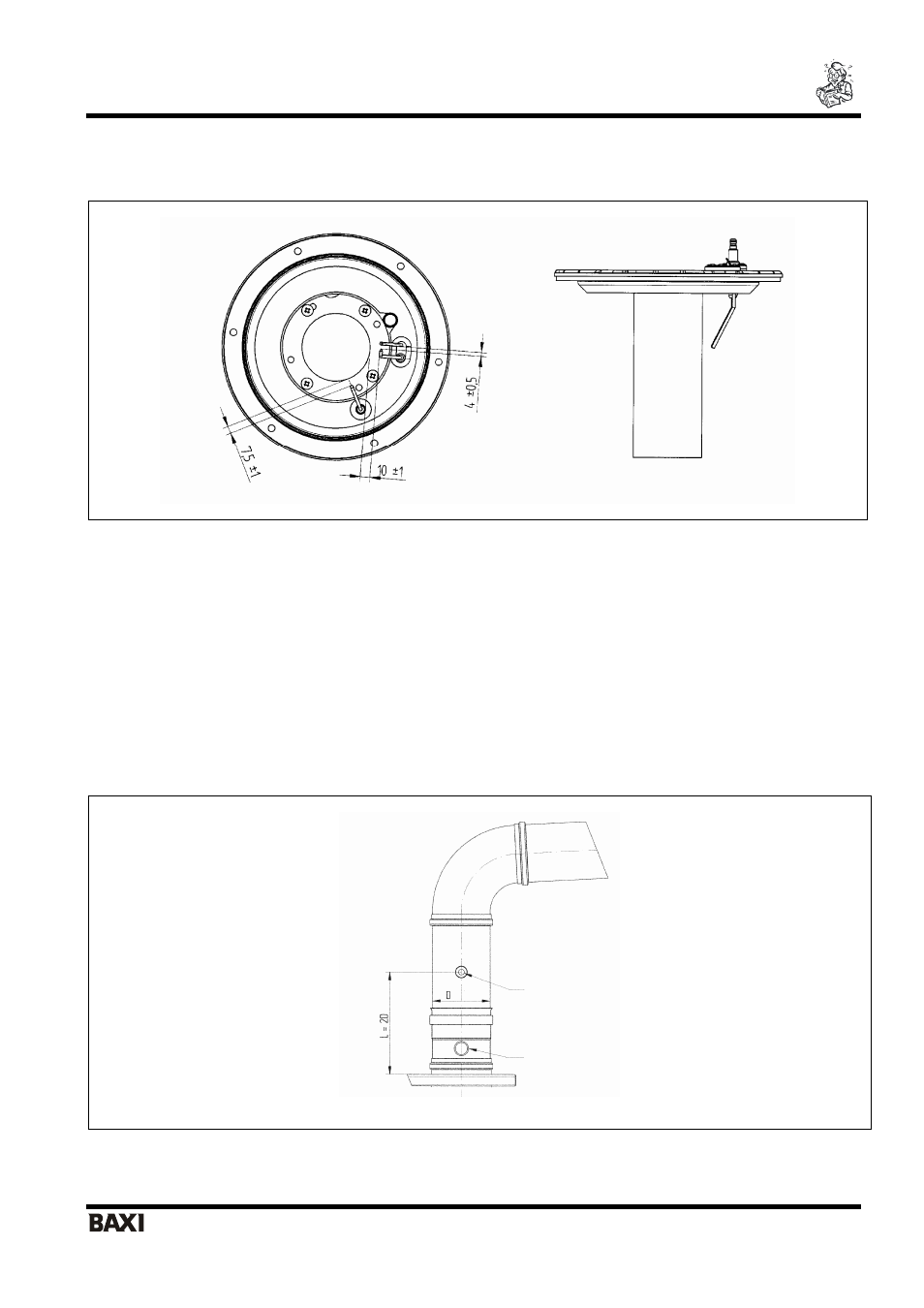

16. Расположение электрода зажигания и электрода-датчика
пламени.
Рис.14
17. Контроль отходящих газов.
Для контроля отходящих газов в дымоходе следует проделать отверстие на расстоянии от котла, равном двум
внутренним диаметрам трубы.
В точке замера определяют:
- температуру продуктов сгорания
- содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
- содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и затем должно быть герметично
заделано, чтобы избежать просачивания продуктов сгорания при нормальной работе.
На дымоотводящем патрубке котла также имеется фланец для контроля отходящих газов.
Рис.15
Внимание: в конце
проверки закройте
фланец специальным
колпачком.
Место отверстия для
контроля отходящих
газов
Фланец для контроля
отходящих газов
