5 . присоединение датчика уличной температуры – Инструкция по эксплуатации BAXI POWER HT 85-150
Страница 22
Power HT руководство для технического персонала
газовые напольные котлы
22
12.5 . Присоединение датчика уличной температуры.
Датчик уличной температуры фирмы SIEMENS модели QAС34 (заказывается отдельно) подсоединяется к клеммам 7-8
клеммной колодки М2 (см. Рис.8).
Порядок установки рабочей кривой датчика уличной температуры «kt» зависит от наличия подсоединенных к котлу
устройств.
а) без климатического регулятора QAA 73:
Выбор рабочей кривой осуществляется установкой параметра Н532 как описано в главе 14 «установка параметров котла».
Для выбора кривой, соответствующей температуре в помещении 20°С, смотри график 2. Для смещение кривой нажмите
на кнопку
(2), расположенную на панели управления котла и измените значение, появившееся на дисплее, кнопками
и
. Для выбора кривой смотри график 3 (данный пример относится к кривой Кt = 15).Если не достигнуто желаемое
значение температуры в отапливаемом помещении, увеличьте значение, выведенное на дисплей.

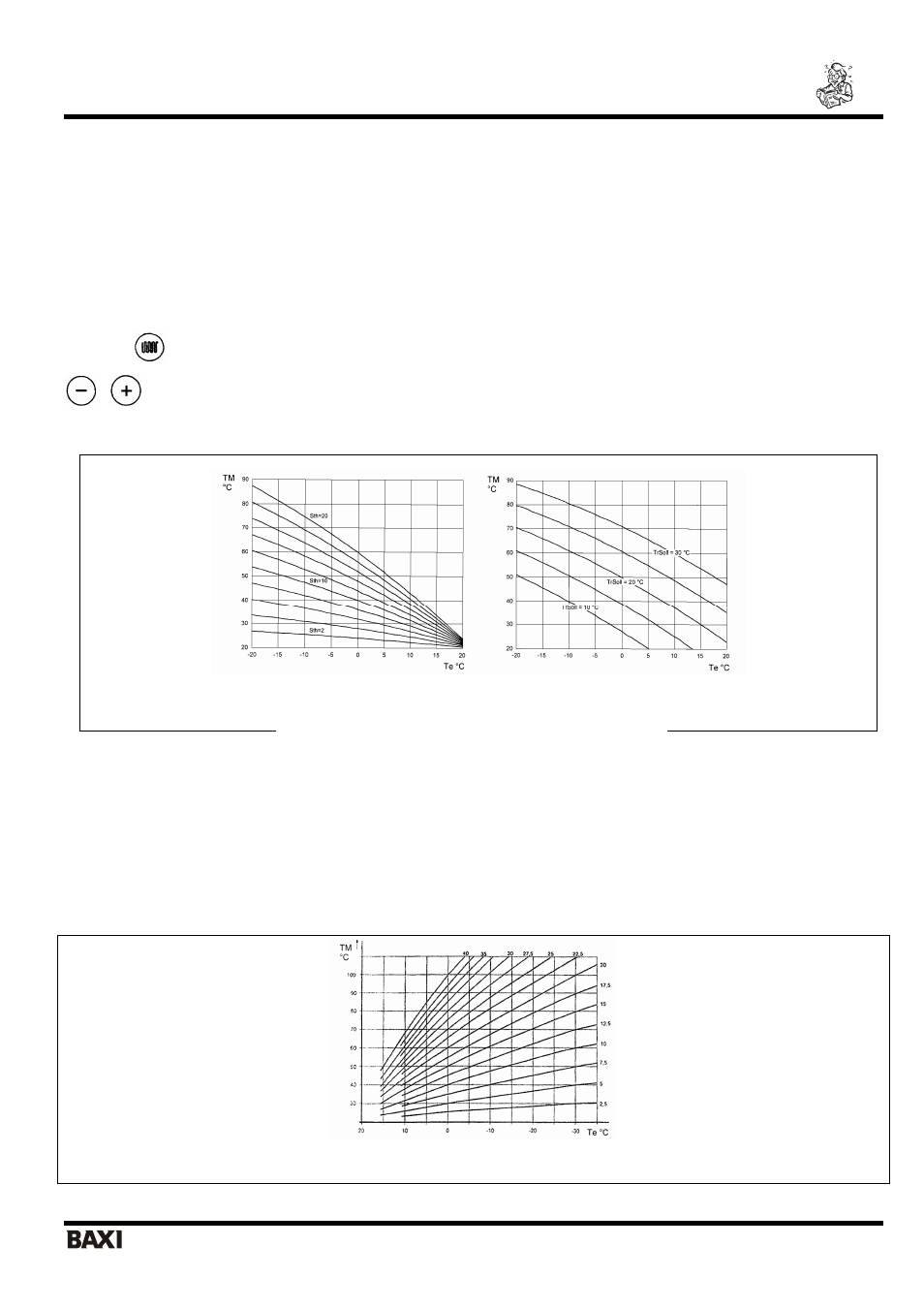

График 2 График 3
б) с климатическим регулятором QAA 73:
Выбор рабочей кривой датчика уличной температуры «kt» осуществляется через параметр 70 «наклон НС1»
климатического регулятора QAA73, как описано в главе 12.4 «QAA73: параметры, задаваемые установщиком (сервис-
функции)».
Для выбора кривой, соответствующей температуре в помещении 20ºС, смотри график 4.
При изменении значения температуры в помещении, заданного на климатическом регуляторе QAA73, смещение кривой
производится автоматически.
В случае многозональной установки выбор рабочей кривой для вспомогательных зон, не контролируемых QAA73,
осуществляется установкой параметра Н532 как описано в главе 14 «установки параметров котла».
ТМ = температура воды на подаче в контур отопления
График 4 Те = температура наружного воздуха
ТМ = температура воды на подаче в контур отопления
Те = температура наружного воздуха
Sth = кривая Kt
