3 перевод котла на другой тип газа – Инструкция по эксплуатации BAXI POWER HT 85-150
Страница 27
Power HT руководство для технического персонала
27 газовые напольные котлы
•
Отсоедините манометр от точки измерения давления первого газового клапана (Р1OUT) и подсоедините
манометр к точке измерения давления второго газового клапана (Р2OUT).
•
Поворачивать винт К2 газового клапана 2 до достижения давления (Pout), приведенного в Таб.2.1 для метана
(G20) и Таб.2.2 для пропана (сжиженный газ - G31).
•
Проверить, чтобы значения СО
2
при работе котла на минимальной мощности соответствовали приведенному в
Таб.2.1 и Таб.2.2, при необходимости регулируя винт К2 для оптимизации значения СО
2
.

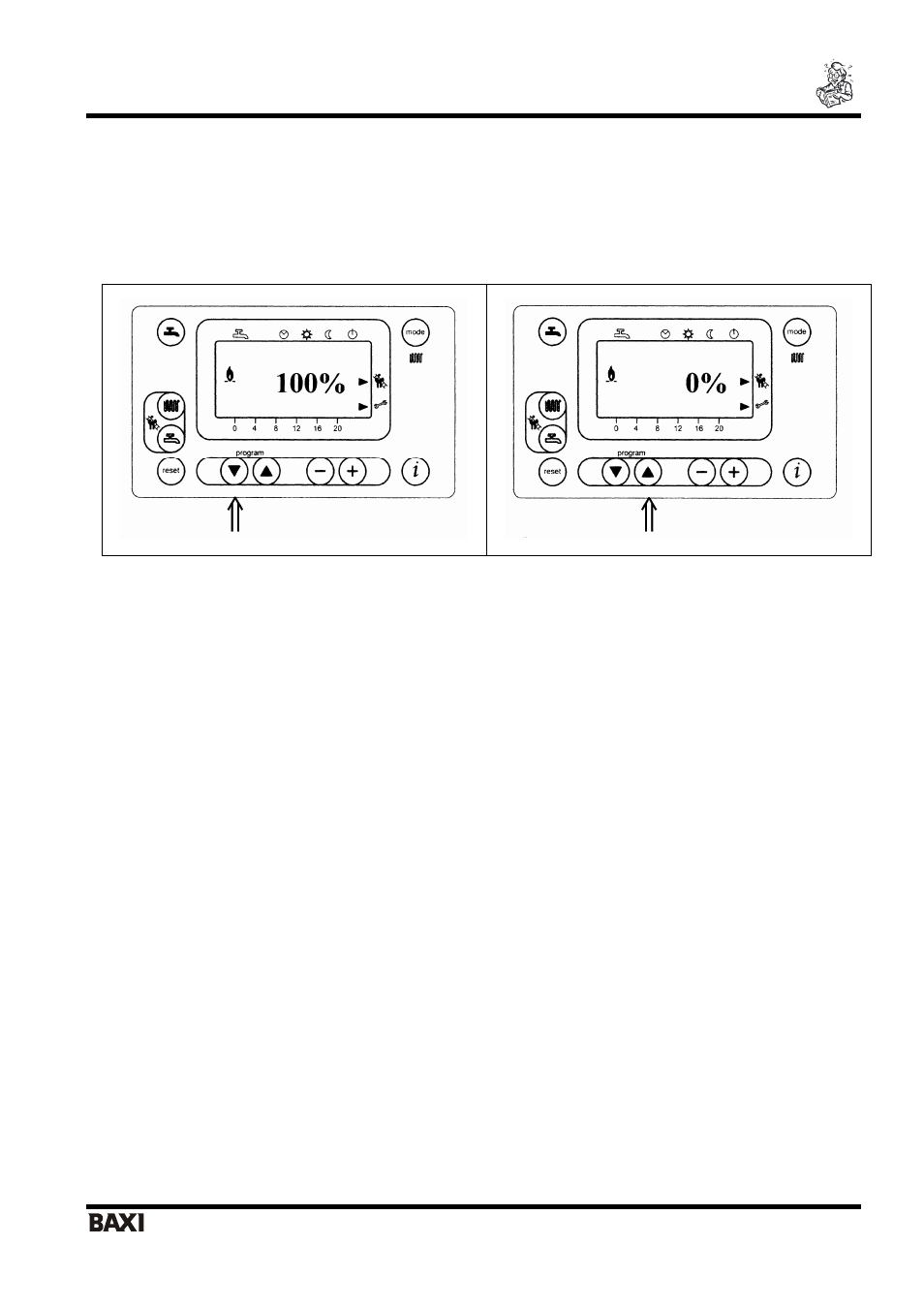

Рис.13а
Рис.13б
13.3 Перевод котла на другой тип газа.
ВАЖНО: В случае перевода котла на другой тип газа, с природного (метан) на сжиженный (пропан), перед
проведением вышеописанной процедуры регулировки газового клапана, необходимо осуществить следующие
операции:
•
Для моделей с одним газовым клапаном заменить газовую диафрагму, расположенную на выходе газового
клапана (Рис.12а).
Для проведения данной операции необходимо снять газовый клапан и отвинтить форсунку с помощью
плоскогубцев.
Перед тем, как установить на место газовый клапан, проверьте герметичность соединений.
•
Для моделей с двумя газовыми клапанами заменить газовую диафрагму, расположенную на входе
устройства Вентури (Рис.12б).
Для проведения данной операции необходимо снять клапанный коллектор.
Перед тем, как установить на место коллектор, проверьте герметичность соединений.
•
Установить, с помощью дисплея панели управления, параметры Н536 - Н541 - Н608 - Н609 - Н610 - Н611 -
Н612 - Н613. Значения приведены в Таблице 2.1 или 2.2. Порядок программирования описан в параграфе
14.
