Присоединение к дымоходу – Инструкция по эксплуатации BAXI POWER HT 85-150
Страница 17
Power HT руководство для технического персонала
газовые напольные котлы
17
11. Присоединение к дымоходу.
Выполнить присоединение к дымоходу при помощи металлической или пластиковой трубы с внутренним диаметром 100
мм; труба должна быть устойчивой к износу, высоким температурам (<120°С), а также агрессивному воздействию
продуктов сгорания и их конденсатов.
Перед присоединением к дымоходу вставить дымоотводящий патрубок и подключить термостат-датчик тяги к
электрическому разъему.
Рекомендуется выполнять присоединение котла к дымоходу таким образом, чтобы была возможность последующего
отсоединения для облегчения операций технического обслуживания.
Внимание: Горизонтальные отрезки трубы должны иметь наклон по направлению к котлу 3°.
Аксессуары из пластика (диаметр 110 мм) можно использовать для присоединения к дымоходу одного котла или каскада
котлов

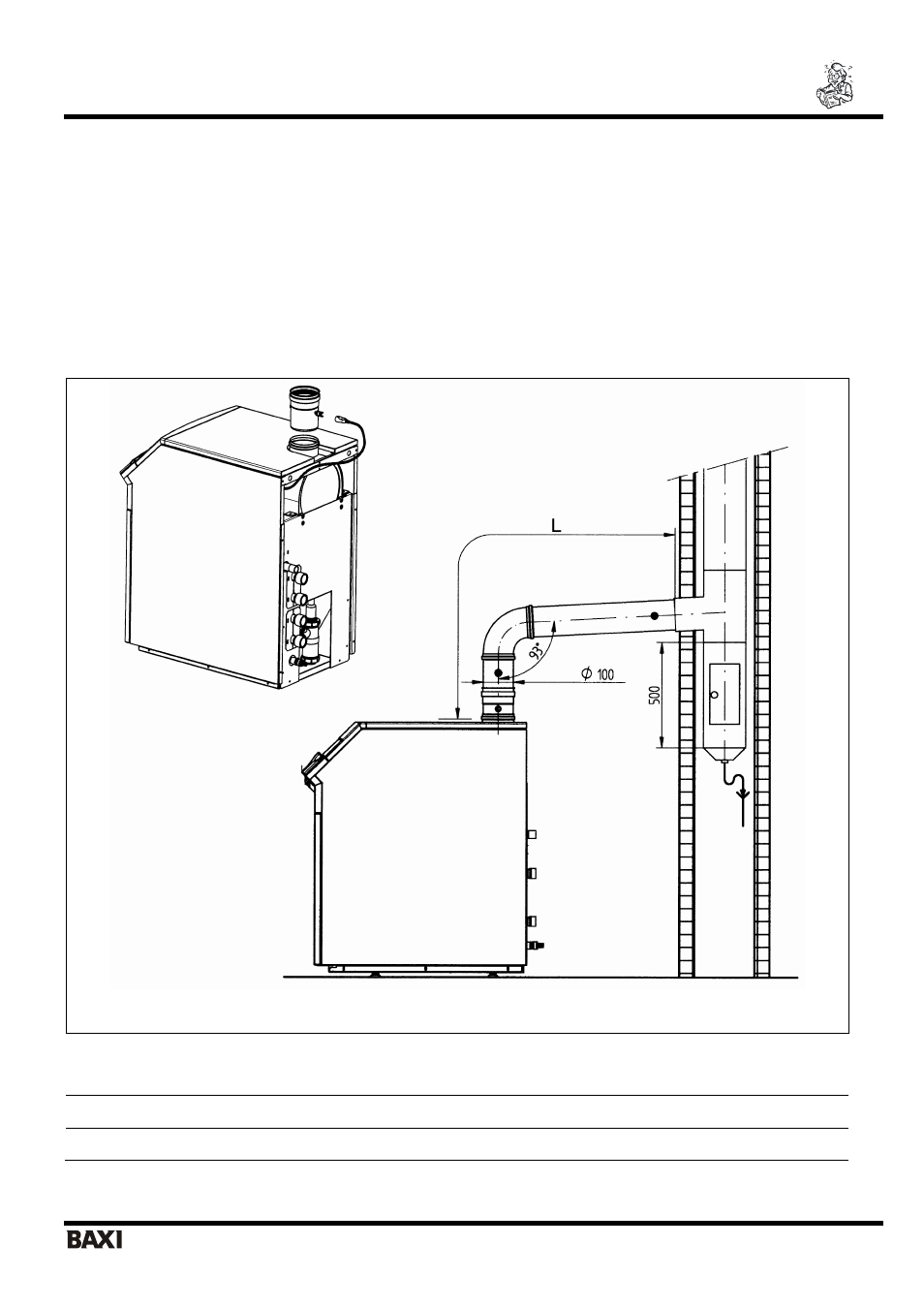

Рис.7
Внимание: в случае, когда длина вытяжных труб превышает 10м, необходимо изменить некоторые параметры электронной
платы (см. главы 13 и 14).
Макс. длина вытяжных труб
Каждый 90º изгиб уменьшает макс.
длину дымохода на
Каждый 45º изгиб уменьшает макс.
длину дымохода на
20 м 1
м 0,5
м
