Power HT руководство для технического персонала
газовые напольные котлы 19
12.2 Присоединение насосов контура отопления.

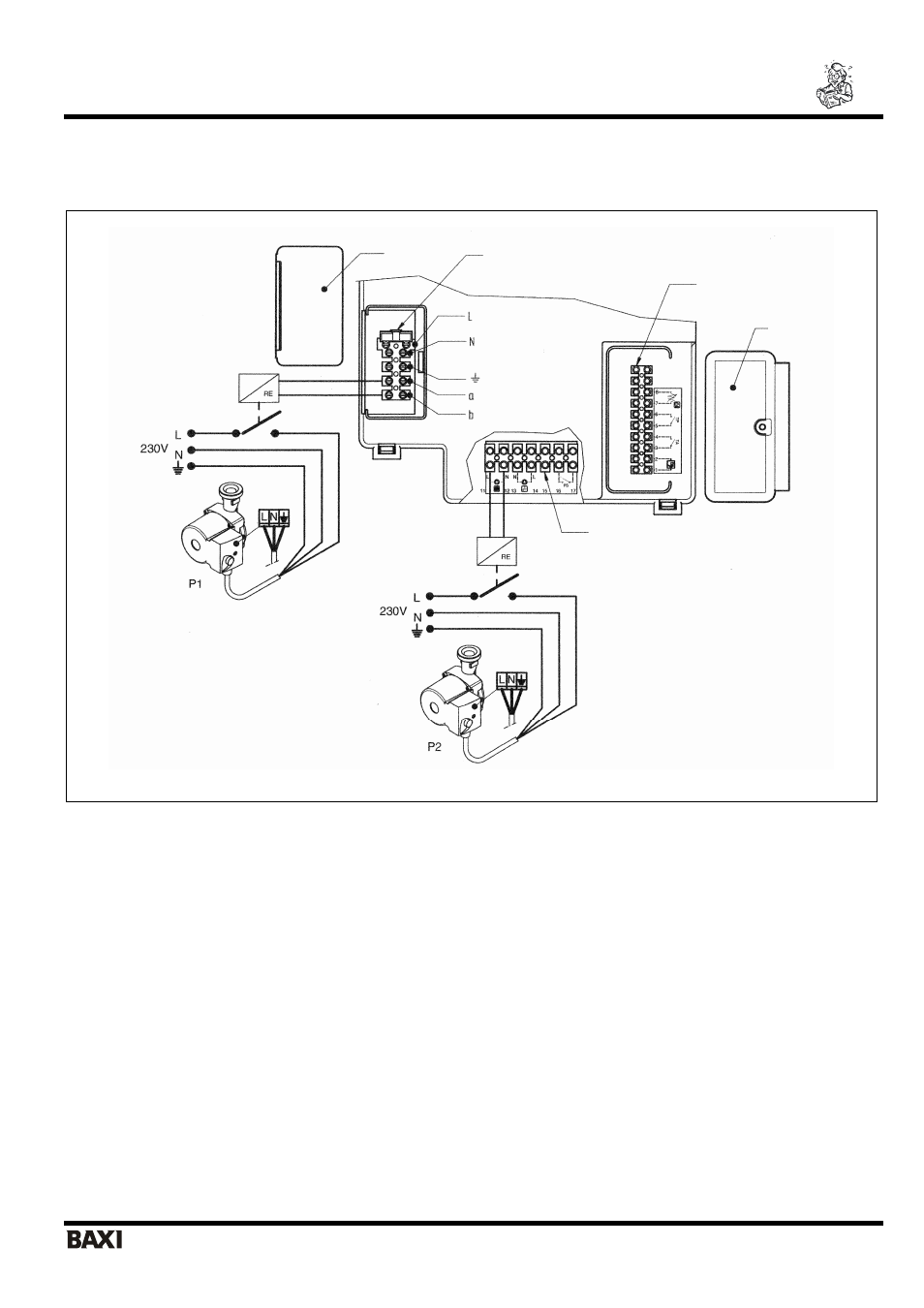

Насосы контура отопления (Р1 и Р2) должны быть подключены к электропитанию согласно схеме, приведенной на Рис.9.
Между электронной платой котла и насосами необходимо установить реле.
Рис.9
Крышка
Крышка
Клеммная колодка М1
Клеммная колодка М2
Клеммная колодка М3
