9
СБОРКА / РАЗБОРКА
РЕДУКТОРОВ МОТОРИЗОВАННЫХ УСТАНАВЛИВАЕМЫХ НА
ВАЛУ СЕРИИ QUANTIS MSM
Пожалуйста, соблюдайте приведенные ниже указания при сборке и
разборке данного устройства. Невыполнение данных указаний может стать
причиной повреждения редуктора или приводного вала агрегата. В целях
упрощения сборки рекомендуется выполнить фаску на приводном валу
агрегата. ЗАПРЕЩАЕТСЯ УДАРЯТЬ МОЛОТКОМ ПО ВАЛУ РЕДУКТОРА ДЛЯ
ПОСАДКИ НА ПРИВОДНОЙ ВАЛ АГРЕГАТА.
Приводной вал агрегата изготавливается по размерам, указанным в
таблицах 5 или 6 ниже.
СБОРКА:
Все устанавливаемые на валу редукторы поставляются с A) удерживающим
кольцом, B) прижимной планкой, C) стопорным болтом, D) пружинной
шайбой, E) пылезащитной крышкой, см. рис. 7. Редуктор прикреплен к
валу при помощи резьбового стержня с гайкой, см. рис. 6 ниже. Резьбовой
стержень с проставкой не входят в комплект поставки. Резьбовой стержень
(M) имеет параметры, указанные в таблицах 5 или 6. После полного
надвигания редуктора на вал агрегата вплотную к подпорному буртику
вала следует произвести фиксацию редуктора посредством затягивания
крепежного болта с крутящим усилием, указанным в таблице 4.
ПРОСТАВКА
ГАЙКА
РЕЗЬБОВОЙ
СТЕРЖЕНЬ
Подпорный буртик
приводного
вала агрегата

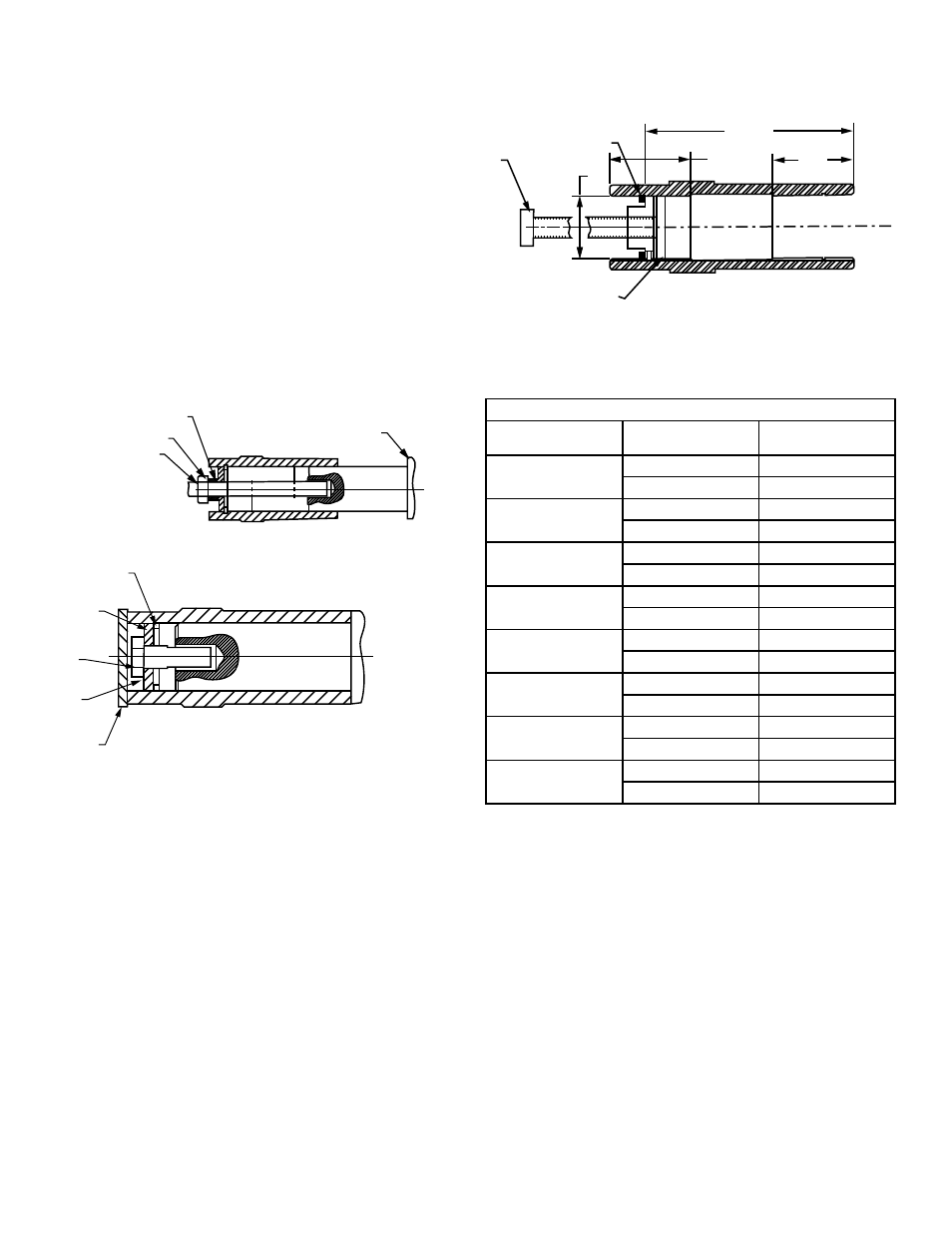

Рис. 6. Резьбовой стержень с гайкой.
B
C
D
E
A
Рис. 7. Узел в собранном виде.
РАЗБОРКА:
До начала разборки следует снять пылезащитную крышку, стопорный
болт, пружинную шайбу, прижимную планку и удерживающее кольцо. Для
упрощения разборки рекомендуется изготовить и использовать указанные
ниже инструменты. Круглая гайка (A) вставляется в свободное пространство
между удерживающим кольцом на полом валу редуктора и концом
приводного вала агрегата. Демонтажный болт (B) вкручивается в гайку (A),
которая прижимает диск (C) к приводному валу агрегата. Образующаяся
сила сталкивает редуктор с приводного вала агрегата. Схему выполнения
демонтажа см. на рис. 8.
Обратите внимание: Поставляемый в комплекте редуктора стопорный
болт не может использоваться для данных целей и должен быть
заменен на болт с параметрами, указанными в таблицах 5 или
6. Круглая гайка и диск изготавливаются из стали марки 1045, а
минимально допустимой маркой демонтажного болта является SAE 5.
B
A
U
C
M4 M4
VG
Рис. 8. Схема выполнения демонтажа.
Таблица. 4. Значения крутящего усилия для стопорного болта.
Рекомендованные крутящие усилия для затягивания стопорного болта.
Размер блока Размер болтовой
резьбы (M)
Крутящее усилие
MW38
3/8-16 248 фунт.-силы/дюйм.
M10 16 Н-м
MW48
3/8-16 248 фунт.-силы/дюйм.
M12 28 Н-м
MW68
5/8-11 611 фунт.-силы/дюйм.
M16 69 Н-м
MW88
¾–10 1221 фунт.-силы/дюйм.
M16 69 Н-м
MW108
¾–10 1221 фунт.-силы/дюйм.
M20 138 Н-м
MW128
¾–10 1221 фунт.-силы/дюйм.
M20 138 Н-м
MW148
¾–10 1221 фунт.-силы/дюйм.
M20 138 Н-м
MW168
1-8 2098 фунт.-силы/дюйм.
M24 237 Н-м
