2
Данные варианты крепления предназначены для всех конфигураций и типов выходного вала. При заказе, пожалуйста, указывайте монтажное положение
с целью заливки корректного объема масла. В случаях установки в положениях, отличных от показанных в настоящем документе для определенных
объемов масла, пожалуйста, см. информацию раздела о монтаже в наклонном положении каталога QUANTIS и обратитесь в инженерно-технический
отдел компании-производителя.
A1
A
A3
A5
A2
A4
A6
A
A
*
A
A
A
Уровень масла
Вентиляция
Слив масла
*
*
*
* См. на обратной стороне.

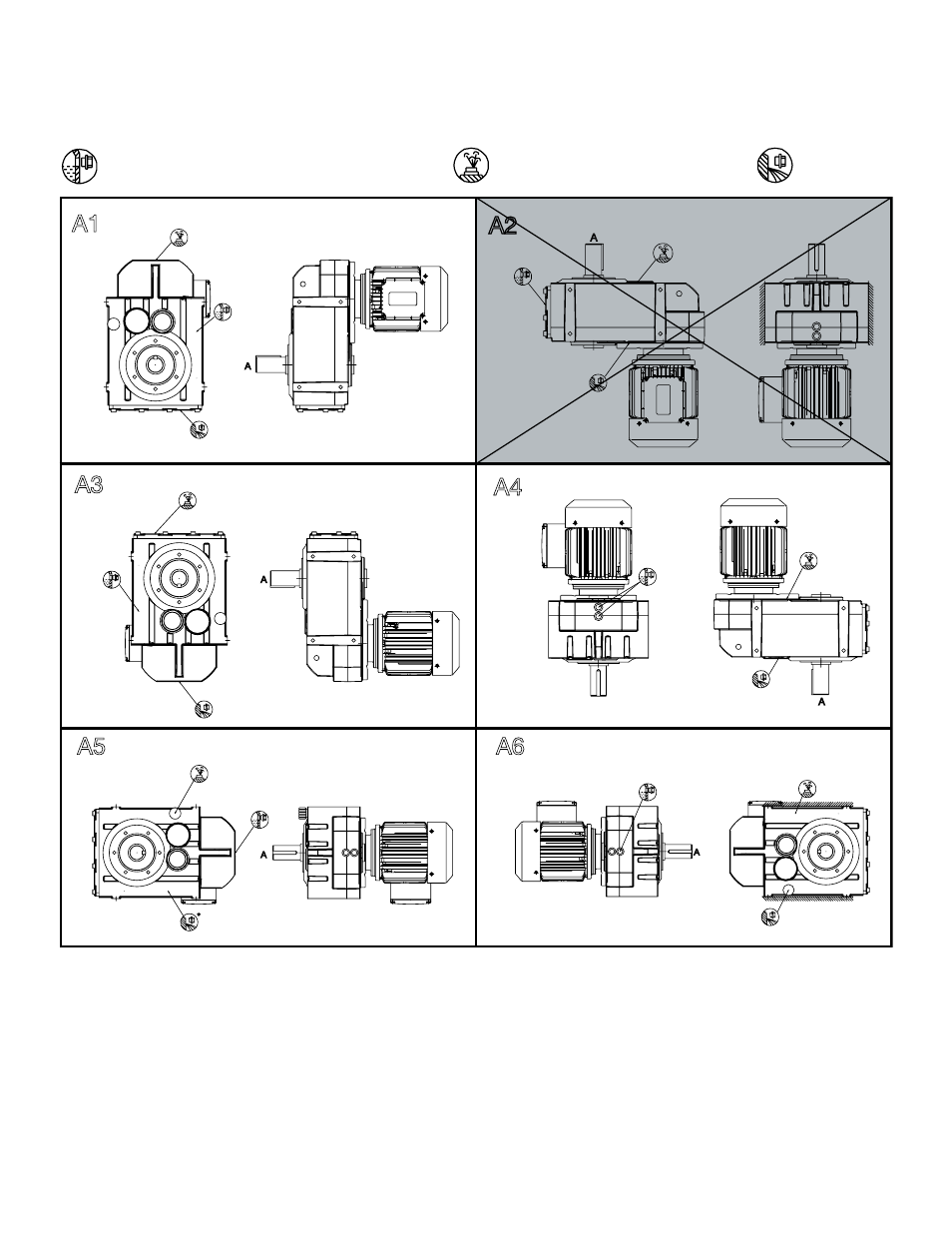

Рис. 1. Монтажные положения.
Устройства MW38 являются герметичными и оснащены только одной пробкой для целей заполнения и слива. Не рекомендуется использовать
затемненные на рисунке монтажные положения. Использование изделия в не рекомендованных монтажных положениях аннулирует гарантийные
обязательства производителя касательно периода эксплуатации.
