Сборка / разборка цилиндрического полого вала – Инструкция по эксплуатации Baldor Редукторы DODGE моторизованные устанавливаемые на валу серии QUANTIS MSM
Страница 11
11
VB
СТОПОРНЫЙ БОЛТ M
КРУГЛАЯ ГАЙКА СО ШПОНКОЙ
UY
Y
ØUE
FG
ØFH
FV
M1-
ПРОСТУЧАТЬ
БОЛТ ДЛЯ ДЕМОНТАЖА
M1
VB1
S
ДИСК
ØUE
GF
ПРИВОДНОЙ ВАЛ
АГРЕГАТА
VL
ØUG
M1-ПРОСТУЧАТЬ
2,5 x M
МИНИМУМ
ПОСТАВЛЯЕМАЯ ПОКУПАТЕЛЕМ ШПОНКА СМ.
РАЗМЕРЫ РЕДУКТОРА ДЛЯ ОПРЕДЕЛЕНИЯ
РЕКОМЕНДУЕМОЙ ШПОНКИ.
ØRS

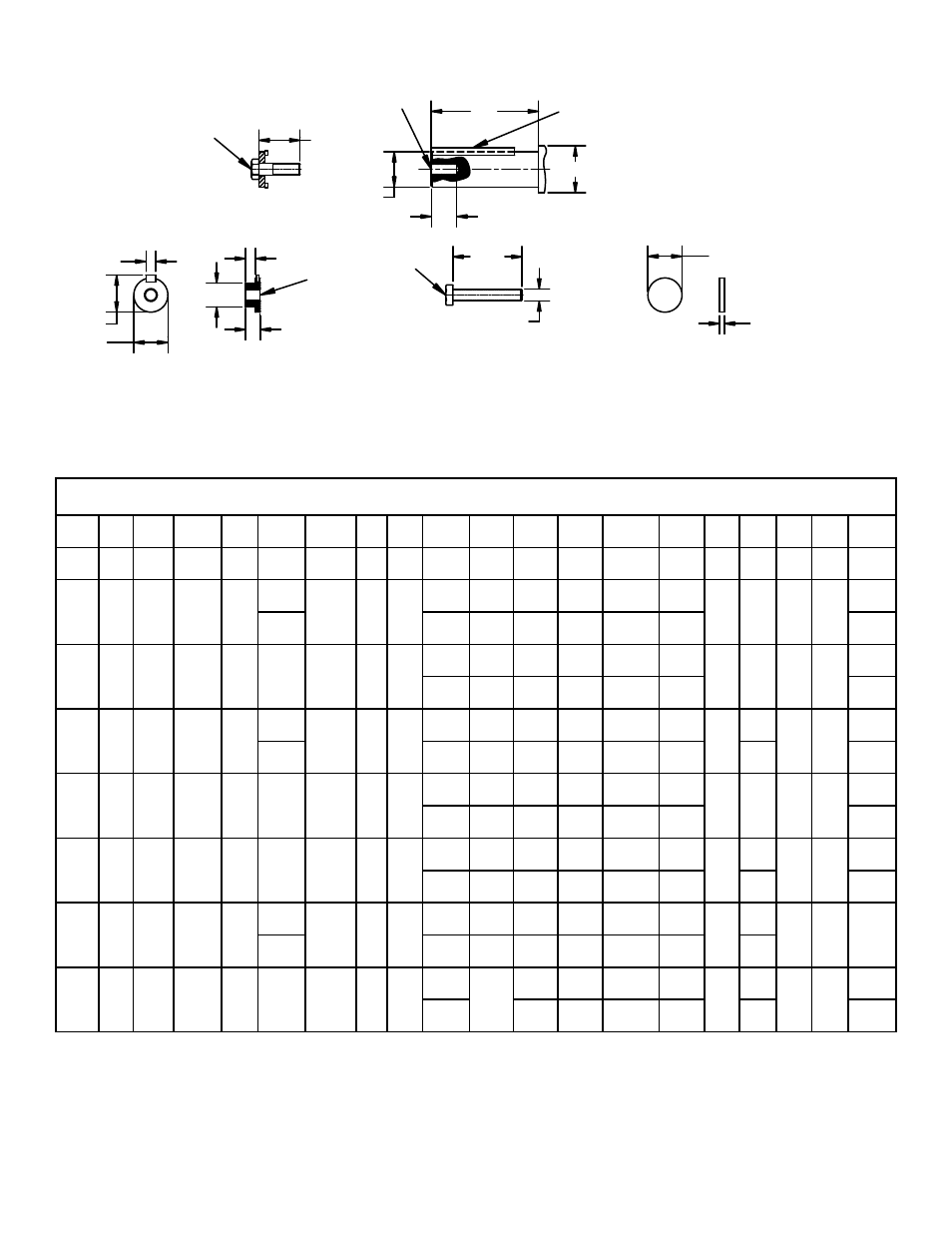

Сборка / разборка цилиндрического полого вала
Таблица. 6. Метрические валы для установки цилиндрического полого вала
Размеры - мм
Размер
блока
FG
Ø FH
ПОЛН.
ВАКУУМ
GF
M
M1
M4
S
Ø U
Y макс.
Ø UE
Ø UG
Доп.
UY макс.
VL
VB
VB1
VG
Ø RS ②
B_38
10
9
15
6
M10
M10 x 1,5
44
8
30
8
29,9
30
+0,000
-0,013
33
90
40
150
102
42
B_48
9
22
15
6
M12
M12 x 1,5
58
10
35
10
34,9
35
+0,0000
-0,0016
38
115
60
180
128
47
M16
40
12
39,9
40
+0,0000
-0,0016
43
52
B_68
13
26
20
7
M16
M16 x 1,5
69
13
40
12
39,9
40
+0,0000
-0,0016
43
135
60
210
150
52
45
14
44,9
45
+0,0000
-0,0016
49
57
B_88
13
35
20
7
M16
M16 x 1,5
78
13
50
14
49,9
50
+0,0000
-0,0016
53
165
60
250
180
62
M20
60
18
59,9
60
+0,0000
-0,0019
64
70
72
B_108
12
45
24
10
M20
M20 x 1,5
93
16
60
18
59,9
60
+0,0000
-0,0019
64
185
80
320
208
72
70
20
69,9
70
+0,0000
-0,0019
74
82
B_128
12
52
24
10
M20
M20 x 1,5
123
16
70
20
69,9
70
+0,0000
-0,0019
74
240
80
360
263
82
80
22
79,9
80
+0,000
-0,019
85
85
92
B_148
7
61
24
10
M20
M20 x 1,5
148
16
80
22
79,9
80
+0,0000
-0,0019
85
280
85
410
310
102
M24
90
25
89,9
90
+0,000
-0,022
95
95
B_168
8
79
30
10
M24
M24 X 1,5
175
20
100
28
99,9
100
+0,0000
-0,0022
106
330
95
470
366
112
110
109,9
110
+0,000
-0,022
116
100
122
Допуски для полых валов (размера U) указаны в разделах с данными редуктора..
Допуск для размера UE составляет -0,02 мм для метрических полых валов.
Указанные жирным шрифтом диаметры валов относятся к стандартным валам.
②
Размер RS является минимальным рекомендуемым диаметром буртика вала.
