Установка и эксплуатация 2-5
IMN427RU
Предельная осевая нагрузка на подшипники
Двигатели серии RPM AC для градирен рассчитаны на непосредственную установку вентилятора
на вал двигателя. И на ведущем конце (DE), и на конце, противоположном ведущему (ODE)
установлены повторно смазываемые шариковые подшипники. Номинальный ресурс подшипников
L-10 (при надежности 90%) составляет, как минимум, 100 000. Максимально допустимые
предельные нагрузки приведены в табл. 2–2.
Табл. 2–2. Предельные осевые нагрузки
Типоразмер
Подшипник DE
Подшипник
ODE
МАКС. осевая
нагрузка ODE,
фунт
FL250
6 211
6 313
470
FL280
6 313
6 314
675
FL440
6 222
6 322
1 525
FL5800
6 228
Упорная пара
7 728/QJ228
9 500
Дополнительные принадлежности

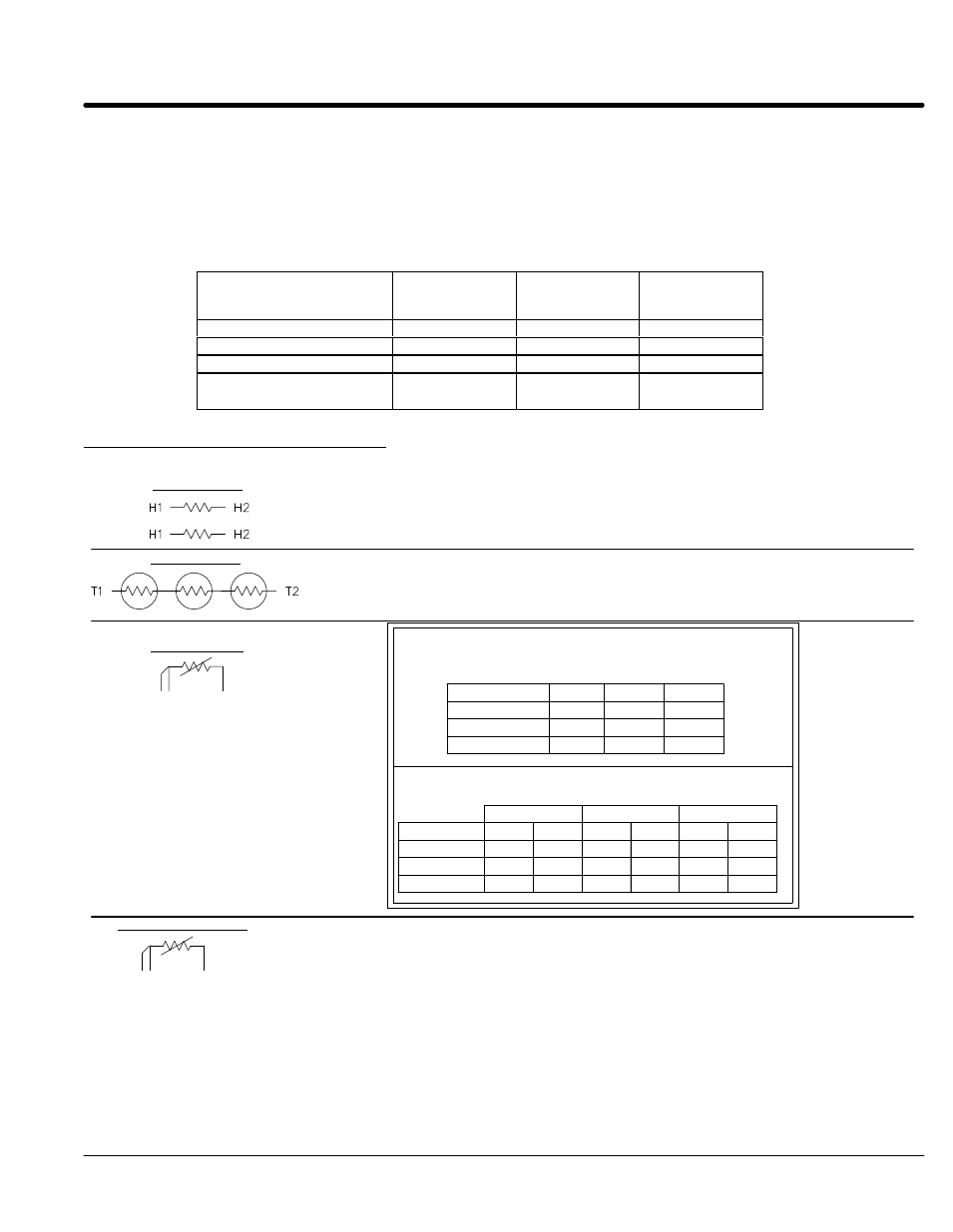

Рис. 2–2 Подсоединение принадлежностей
Обычно внешние нагреватели не нужны, так как в приводе VS1CTD для градирен предусмотрен
обогрев малым «капельным» током. Для экстремальных условий, требующих внешних
нагревателей, на каждом конце двигателя устанавливается по одному нагревателю. Выводы
каждого нагревателя обозначены H1 и H2. (Одинаковые номера соединяются вместе).
В обмотках установлено три термистора.
Провода, маркированные TD1—TD6, предназначены для отключения, TD7—TD12 — для
предупреждения.
* Один RTD установлен на крышке ведущего конца (PUEP), провода маркированы RTDDE.
* Второй RTD установлен на крышке конца, противоположного ведущему (FREP), провода маркированы
RTDODE.
* Обратите внимание: RTD может иметь 2 красных и 1 белый или 2 белых и 1 красный вывод.
1TD1
1TD2
1TD3
418057-549
#1
#2
#3
#4
#5
#6
2TD1
2TD2
2TD3
3TD1
3TD2
3TD3
1TD1
1TD2
1TD3
2TD1
2TD2
2TD3
3TD1
3TD2
3TD3
4TD1
4TD2
4TD3
5TD1
5TD2
5TD3
6TD1
6TD2
6TD3
НАГРЕВАТЕЛИ
ТЕРМИСТОРЫ
RTD ОБМОТОК
КРАСНЫЙ КРАСНЫЙ БЕЛЫЙ
СОЕДИНЕНИЯ RTD
КРАСНЫЙ КРАСНЫЙ БЕЛЫЙ
RTD ПОДШИПНИКОВ
Фаза 1 Фаза 2 Фаза 3
Фаза 1 Фаза 2 Фаза 3
Один на фазу
Два на фазу
Красный (или
маркированный)
Белый
Белый
Выводы
Красный (или
маркированный)
Белый
Белый
Выводы
