Инструкция по монтажу и эксплуатации Wilo-DrainLift L
147
• Благодаря трехходовому крану (поз. 11, принадлежности) осуществляется пере-
ключение как ручного отвода воды из резервуара, так и приямка насоса посредс-
твом ручного мембранного насоса (поз. 12).
7.4 Электроподключение
ОПАСНО! Угроза жизни!
При неквалифицированном выполнении электроподключения существует угроза
жизни от удара электрическим током.
• Электроподключение должно выполняться только электромонтером, уполномо-
ченным местным поставщиком электроэнергии, в соответствии с действующими
местными предписаниями.
• Соблюдать инструкции по монтажу и эксплуатации прибора управления и прина-
длежностей!
• Вид тока и напряжение в сети должны соответствовать данным на типовой таб-
личке.
• Предохранители со стороны сети:
• DrainLift L1 (3~):
макс. 16 A, инерционные
• DrainLift L2 (3~):
макс. 16 A, инерционные (с предварительно смонтированным кабелем 1,5 мм² и
штекером 16 A CEE/штекером с защитным контактом)
макс. 25 A, инерционные (с предварительно смонтированным кабелем 4,0 мм²
и 32 A штекером CEE)
УКАЗАНИЕ: В целях повышения безопасности эксплуатации предписывается
использование защитного автомата с характеристической кривой K, разъединяю-
щего все фазы.
• Заземлить установку в соответствии с предписаниями.
• Прокладывать соединительный кабель согласно действующим стандартам/пред-
писаниям и подключать в соответствии с распределением жил.

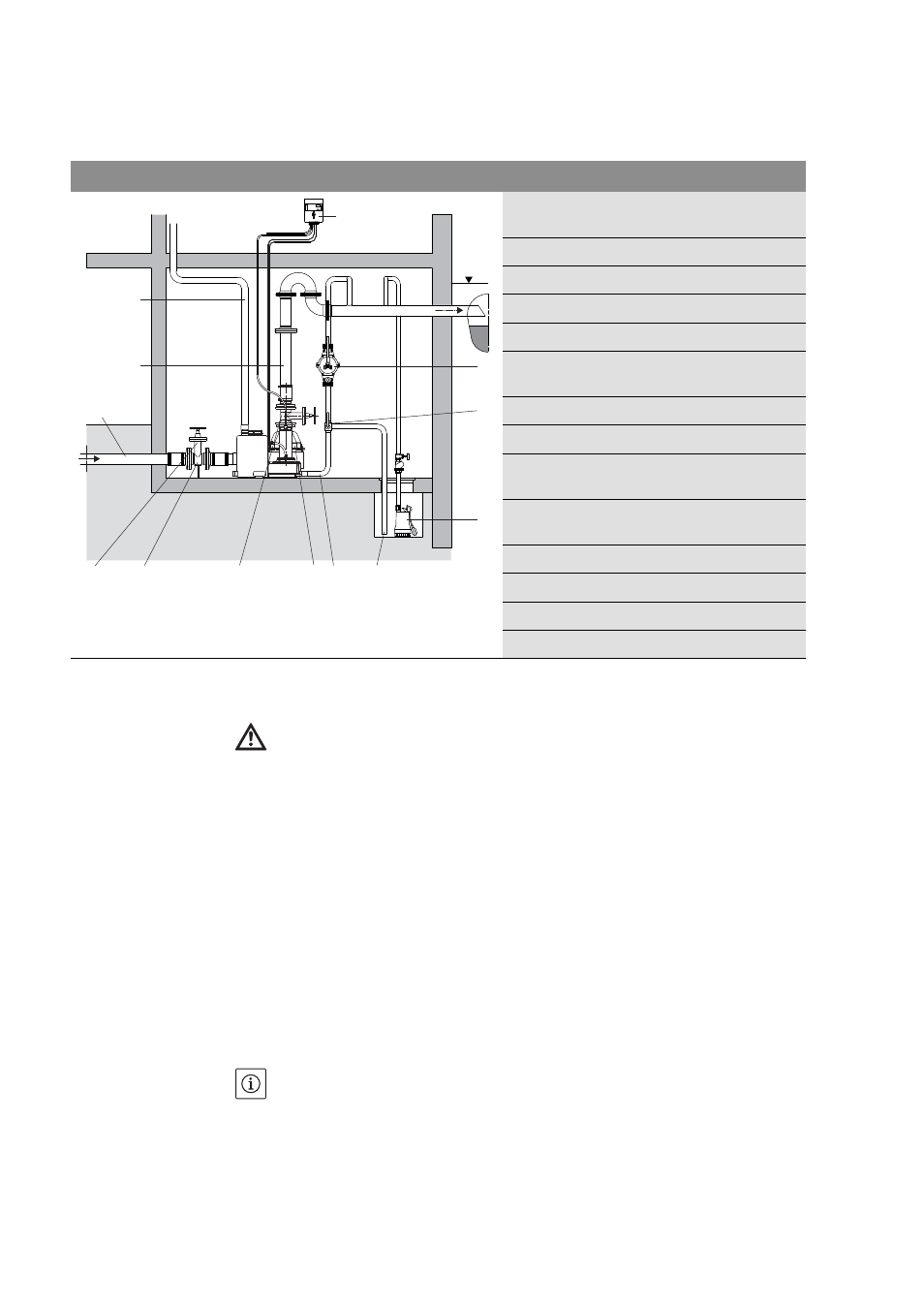

Fig. 10: пример инсталляции
Уровень обратного подпора (обычно
верхний край дорожного покрытия)
1
Воздухоотвод (через крышу)
2
Напорный трубопровод
3
Подводящий патрубок
4
Задвижка на подводящем трубопроводе
5
Арматурная опора для весового уравно-
вешивания (рекомендация)
6
Задвижка в напорной линии
7
Обратный клапан
8
Трубопровод для опорожнения, резер-
вуар
9
Трубопровод для опорожнения, приямок
насоса
10
Насос для водоотведения
11
Трехходовой кран
12
Ручной мембранный насос
13
Прибор управления EC-Drain LS
13
12
10
9
8
7
6
5
3
4
2
1
11
