Русский
140 WILO SE 02/2011
ния, включателем/выключателем и выключателем автоматического режима/руч-
ного режима/квитирующим выключателем обеспечивает автоматическую работу.
Благодаря особым геометрическим параметрам резервуара в насос подаются также
осаждающиеся вещества, что позволяет избежать образования отложений в резер-
вуаре.
Подводящие патрубки можно подсоединять к трем сторонам, а также к крышке
резервуара с различными номинальными диаметрами. Штуцеры на крышке резер-
вуара позволяют присоединять трубу размером DN 50 и DN 70 для дополнительных
подводящих патрубков и отвода воздуха (см. раздел «Подсоединение трубопрово-
дов»). Контрольное отверстие обеспечивает простое техническое обслуживание
установки.
На боковых поверхностях накопительного резервуара предусмотрены крепежные
накладки (одновременно транспортировочные ручки), на которых можно закреп-
лять установку посредством прилагающихся крепежных элементов с защитой от
противодавления в фиксированном положении на полу. Прилагающиеся шумопог-
лощающие полоски для установки на дне резервуара предотвращают передачу
звука по конструкциям здания.
Двухнасосная установка оснащена главным насосом и насосом пиковой нагрузки.
Прошедший типовые испытания обратный клапан встроен в установку, таким обра-
зом, в напорный трубопровод более не требуется встраивать предписываемый
стандартом EN 12056 обратный клапан (для DrainLift L2 выполнен в качестве двой-
ного обратного клапана). Обратный клапан имеет устройство для ручного принуди-
тельного подрыва, так что при необходимости напорный трубопровод может быть
опорожнен в резервуар.
В качестве опции можно выбрать установку с прибором управления DrainControl C.
К прибору управления прилагается техническая документация.
6.2 Функция
Сброшенные сточные воды принимаются в сборнике установки водоотведения.
Сброс осуществляется посредством подводящих труб для сточных вод, которые
можно произвольно подключать к отмеченным участкам резервуара.
Рычажный поплавковый выключатель при соответствующем уровне автоматически
включает насос(ы), смонтированные на резервуаре, с защищенным от засорений
свободновихревым рабочим колесом, и собранные сточные воды перекачиваются
в подключенный внешний канализационный трубопровод. При достижении навод-
нения активируется акустическая сигнализация, и осуществляется принудительное
включение насосов. Встроенный аккумулятор обеспечивает работу энергонезави-
симой аварийной сигнализации. Квитирование данного сообщения выполняется
автоматически при понижении уровня наводнения.

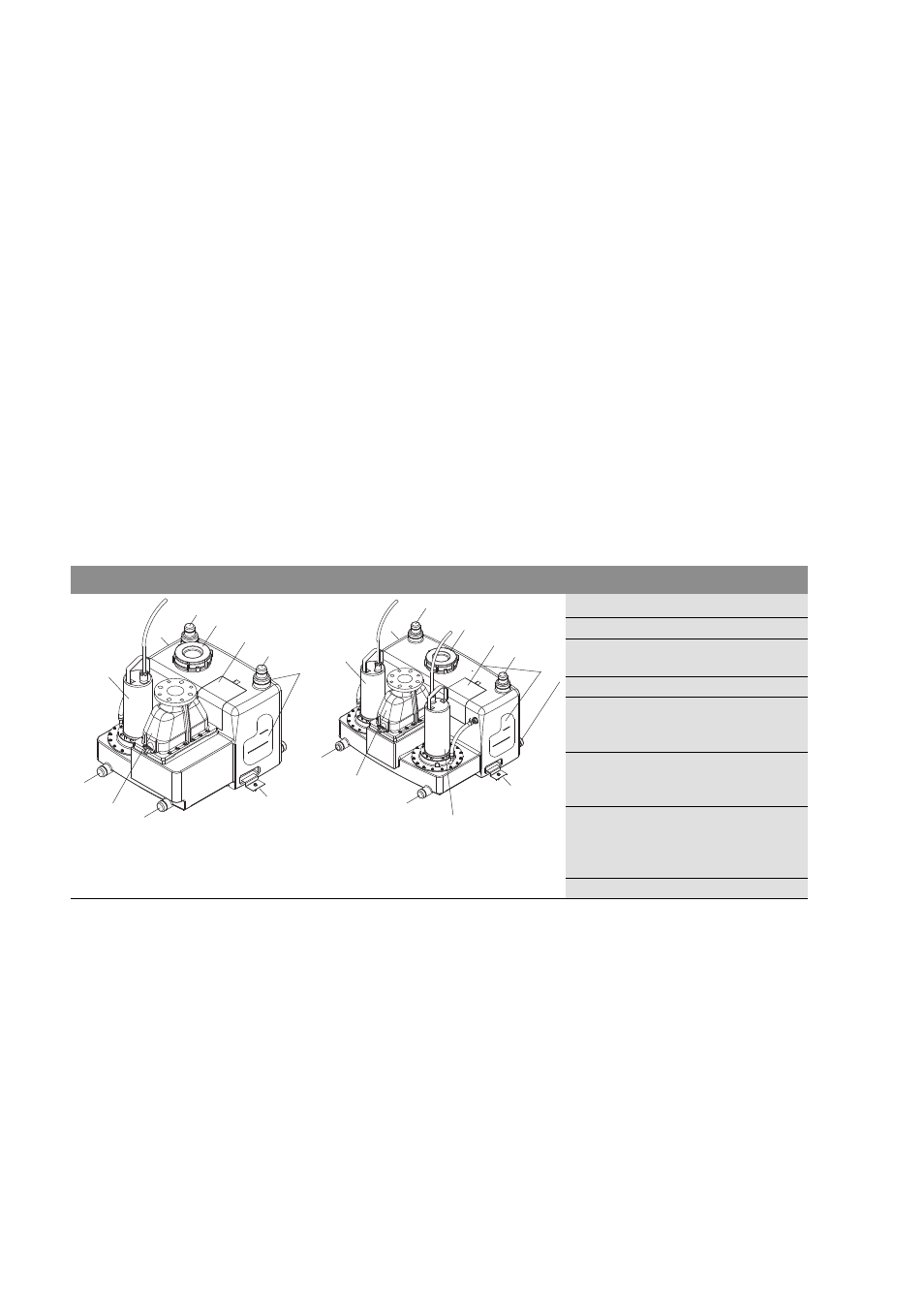

Fig. 1: Описание установки
DrainLift L1 DrainLift L2
1 Насос
2 Обратный клапан
3 Подсоединение аварийного
слива DN 50
4 Защита от противодавления
5 Переключение по уровню
с помощью рычажного поп-
лавкового выключателя
6 Комбинированный подводя-
щий патрубок/патрубок для
выпуска воздуха DN 50/DN 70
7 Произвольно выбираемые при-
точные поверхности для глав-
ного подводящего патрубка
DN 100/DN 150
8 Контрольное отверстие
6
7
7
1
4
2
3
3
6
5
8
6
6
7
7
1
4
1
2
3
3
3
5
8
