Подводящий патрубок DN 50
В дополнение к главному подводящему патрубку можно подключить подводящий
патрубок DN 50 на одном из двух комбинированных штуцеров DN 50/DN 70 на
крышке резервуара.
7.3.3 Патрубок для отвода воздуха DN 70
Стандарт EN 12050-1 предписывает подключение установки к воздухоотводу, уда-
ляющему воздух через крышу, обязательно требующемуся для безупречного фун-
кционирования установки. Подключение выполняется на одном из двух комбиниро-
ванных штуцеров DN 50/DN 70 на крышке резервуара посредством при-
лагающегося соединительного элемента Konfix. Для этого отпиливается нижняя
часть соединительного штуцера DN 70 прибл. 15 мм выше ребра (см. Fig. 8). Удалить
стружку и излишний материал. Соединительный элемент Konfix надеть до внутрен-
него буртика и закрепить прилагающимся шланговым хомутиком, затем открыть
при помощи разворота на накладке и вставить воздухоотводную трубу, смазав ее
смазочным средством. Закрепить воздухоотводную трубу от выскальзывания зажи-
мами и всегда прокладывать ее с уклоном по отношению к установке.
7.3.4 Подключение аварийного спускного отверстия (ручной мембранный насос)
Как правило, для аварийного отвода воды из резервуара рекомендуется устанавли-
вать ручной мембранный насос (принадлежности). Для этого на выбор имеются
четыре соединительных штуцеров ∅ 50 мм вблизи пола. Подключение осуществля-
ется посредством прилагающегося коннектора DN 50.
7.3.5 Отвод воды из подвалов
Для автоматического отвода воды из места монтажа напорной установки для
отвода фекалий согласно EN 12056-4 следует установить приямок насоса (Fig. 10).
• Определить параметры насоса (поз. 10) согласно напору установки. Размеры котло-
вана на полу места монтажа составляют как минимум 500 x 500 x 500 мм.

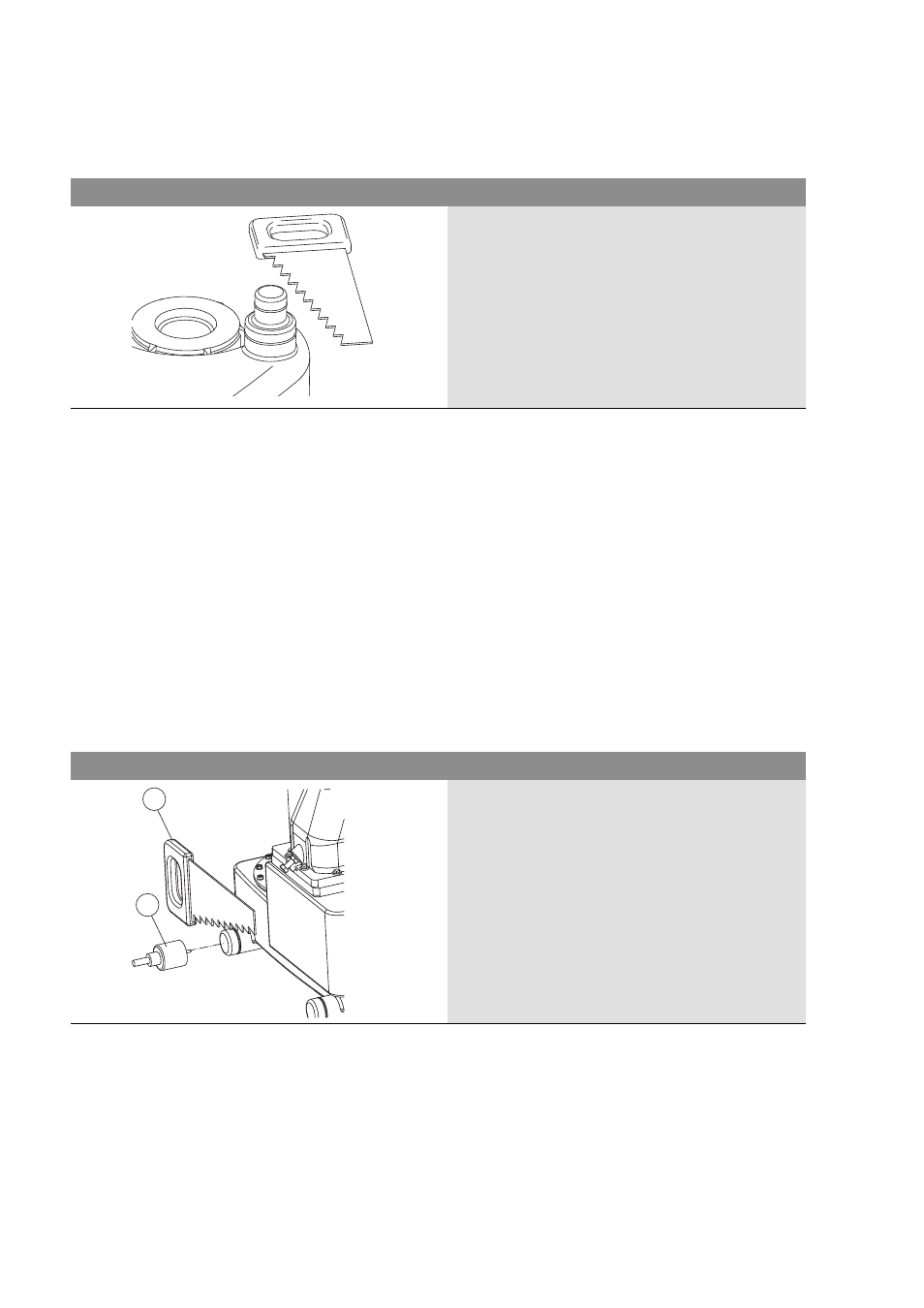

Fig. 8: подготовка подключаемого штуцера резервуара
Открывание соединительного штуцера осуществляется
путем отпиливания нижней части штуцера DN 50 прибл.
15 мм выше ребра (Fig. 8).
Удалить стружку и излишний материал.
Выполнить соединения посредством прилагающегося
коннектора и шланговых хомутиков или стандартных
соединительных элементов Konfix
Дополнительный подводящий патрубок DN 50 можно
подсоединить к месту подключения ручного мембран-
ного насоса.
Fig. 9: подключение аварийного спускного отверстия (ручной мембранный насос)
Открывание соединительного штуцера (Fig. 9) осущест-
вляется путем отпиливания (поз. 1) дна штуцера или
посредством подходящей ножовки (поз. 2).
Удалить стружку и излишний материал.
Тщательно выполнить присоединения посредством
прилагающегося коннектора и шланговых хомутиков.
2
1
