Инструкция по монтажу и эксплуатации Wilo-DrainLift L
145
ВНИМАНИЕ! Опасность функциональных нарушений!
Волнообразное поступление воды может повредить установку. Подключать под-
водящую трубу таким образом, чтобы поступающий поток воды не тек непос-
редственно на поплавковый корпус регулировки уровня!
• Посредством ножовки выпилить отверстие для подводящего патрубка (DN 100
объем поставки, DN 150 принадлежности) в одной из предусмотренных для этого
поверхностей резервуара (Fig. 7). Следить за чистым съемом стружки!
Макс. частота вращения 200 об/мин; если требуется, время от времени останавли-
вать пильный станок, чтобы удалить стружку. Если чистый съем стружки не обеспе-
чен, материал резервуара нагревается и начинает плавиться; прервать процесс
резки, дать материалу остыть и очистить пильный станок; Уменьшить частоту вра-
щения, изменить надвигание и при необходимости изменить направление вращения
(левое вращение макс. 200 об/мин), пока снова не будет достигнут чистый съем
стружки.
УКАЗАНИЕ: Время от времени проверять соблюдение диаметра распила 124 мм для
DN 100 или 175 мм для DN 150, т. к. от этого в значительно степени зависит герме-
тичность присоединения трубы.
• Удалить заусенцы с поверхности распила и отполировать для точной посадки
уплотнения.
• Вставить уплотнение входного отверстия (Fig. 7, поз. 1),
1. Внутренний участок уплотнения смазать смазочным материалом,
2. Надеть шланговый хомутик на трубу и вставить подводящую трубу прибл. на 20-
30 мм вглубь,
3. Прочно соединить впускную трубу и уплотнение входного отверстия посредством
шлангового хомутика.
В подводящем трубопроводе перед резервуаром при монтаже установки внутри
здания согласно EN 12056-4 требуется задвижка (принадлежности) (Fig. 11).

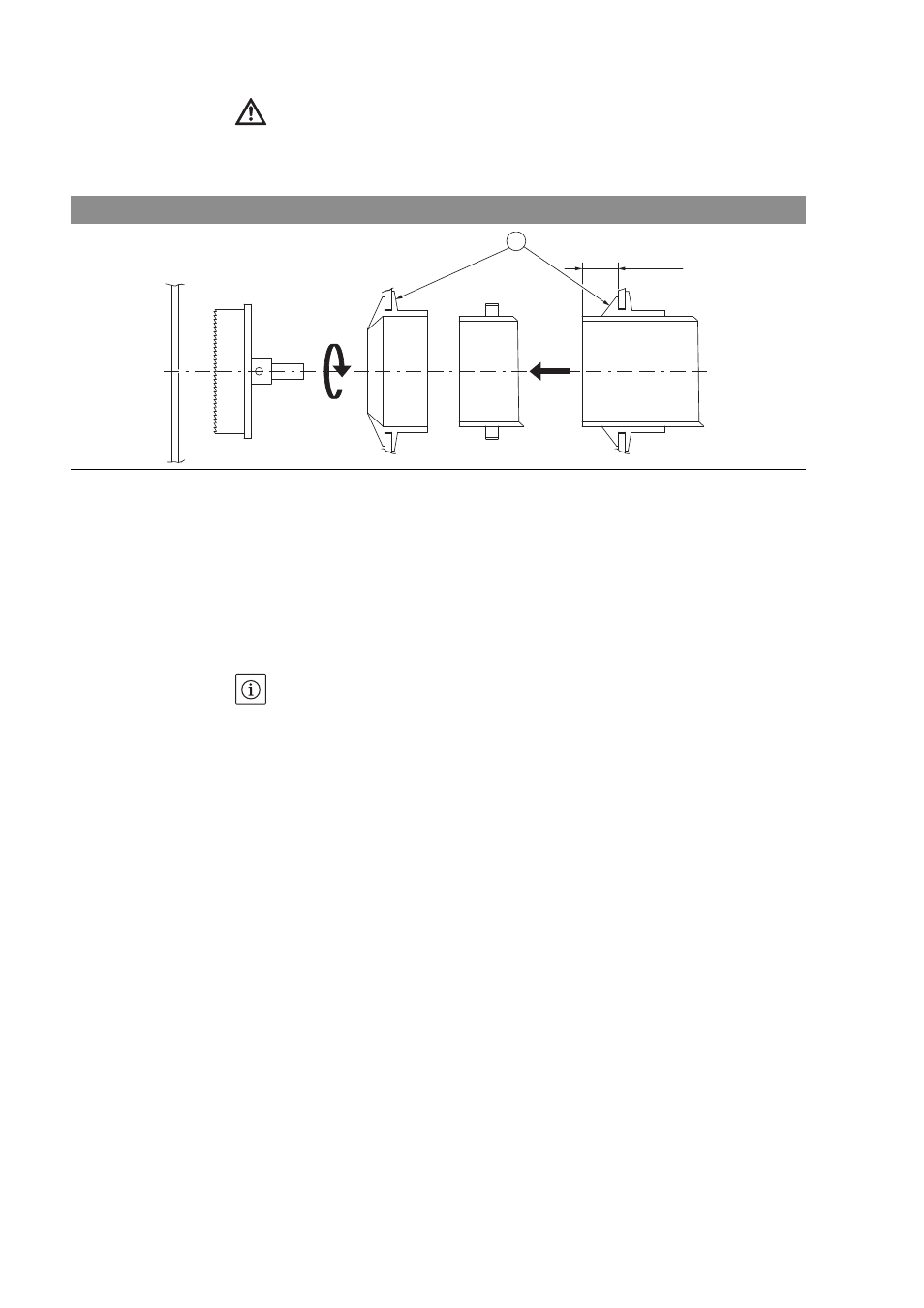

Fig. 7: подключение подводящего патрубка DN 100/DN 150
20-30mm
1
