7.2 Монтаж
Поставить установку на ровный прочный пол и выверить ее.
Согласно EN 12056-4 напорные установки для отвода сточных вод должны быть
смонтированы в фиксированном положении.
Установки с опасностью от противодавления следует монтировать с защитой от
противодавления.
7.3 Подсоединение трубопроводов
Все трубопроводы должны быть смонтированы гибко, без напряжения и со звуко-
изоляцией. На установку не должны воздействовать усилия трубопроводов и
моменты; трубы (включая арматуру) следует закреплять и подпирать таким обра-
зом, чтобы на установку не воздействовали ни растягивающие усилия, ни усилия
сжатия.
Тщательно выполнить все присоединения к линии. При соединениях посредством
шланговых хомутиков тщательно их затянуть (крутящий момент затяжки 5 Нм!).
Не уменьшать диаметр трубы по направлению потока.
В подводящем трубопроводе перед резервуаром и после обратного клапана
согласно EN 12056-4 всегда требуется задвижка (Fig. 10).
7.3.1 Напорный трубопровод
ВНИМАНИЕ! Опасность материального ущерба!
Возникающие пики давления (например, при запирании обратного клапана)
в зависимости от эксплуатационных условий могут в несколько раз превышать
давление насоса (способы предотвращения см. 8.2.2 Настройка времени работы
насоса).
• Поэтому наряду с соответствующим сопротивлением давления необходимо сле-
дить за соединительными элементами трубопровода с продольным силовым
замыканием!
• Напорный трубопровод со всеми встроенными деталями должен надежно
выдерживать возникающее рабочее давление.

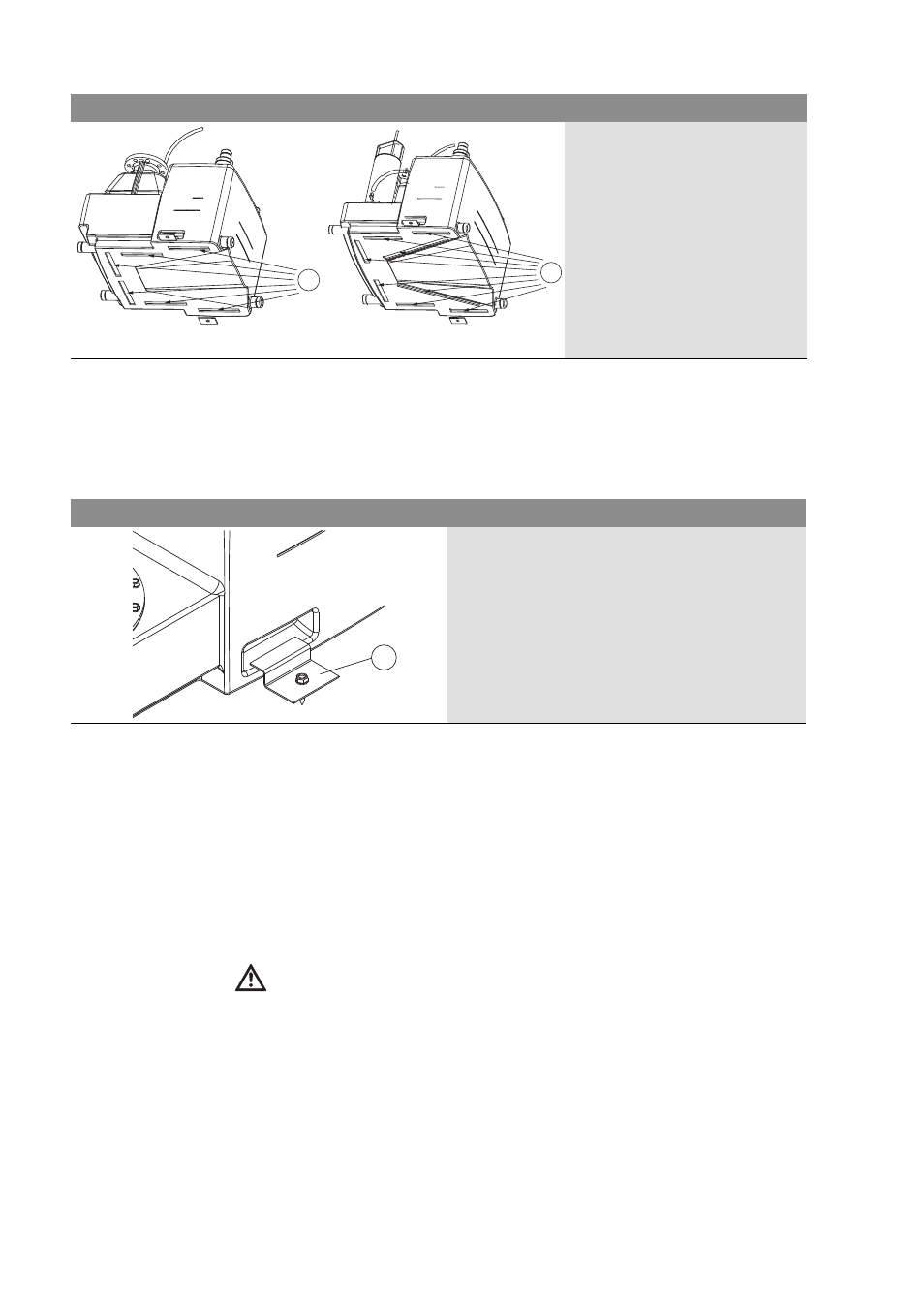

Fig. 3: установка шумопоглощающих полосок
DrainLift L1
DrainLift L2
Для монтажа установки с обеспече-
нием звукоизоляции наклеить при-
лагающиеся шумопоглощающие
полоски в предназначенные для
этого углубления на дне резервуара
(см. Fig. 3, поз. 1).
1
1
Fig. 4: защита от противодавления
Посредством прилагающегося крепежного материала
зафиксировать установку на полу (Fig. 4).
• На полу начертить положение отверстий
• Просверлить отверстия (∅ 10 мм) в полу
• Правильно зафиксировать установку на полу посредс-
твом опорного угольника, дюбелей и винтов
1
