Инструкция по монтажу и эксплуатации Wilo-DrainLift L
143
• Избегать использования длинных горизонтальных отрезков трубопроводов, т. к.
они способствуют образованию гидравлических ударов обратных клапанов и,
тем самым, опасных пиковых давлений, которые могут превысить допустимое
значение и вызвать угрозу для установки и напорного трубопровода. Если этого
невозможно избежать, то заказчик обязан принять соответствующие меры
(например, дополнительный клапан с противовесом, время задержки выключе-
ния насосов).
Для защиты от возможного обратного подпора из центрального дренажного канала
напорный трубопровод следует выполнить в качестве петли трубопровода, нижняя
кромка которой должна находиться в наивысшей точке над уровнем обратного под-
пора, определенным местными нормами (как правило, уровень дорожного покры-
тия) (сравни также Fig. 10).
Напорный трубопровод прокладывать с защитой от мороза.
На напорном патрубке установки смонтировать задвижку DN 80 (имеется в качестве
принадлежности, прилагаются гайки, шайбы, плоское уплотнение). Подпереть вес
арматуры!
ВНИМАНИЕ! Опасность материального ущерба!
Использование арматуры, отличной от принадлежностей Wilo, может привести
к функциональным нарушениям или повреждению изделия!
Затем присоединить напорный трубопровод непосредственно к задвижке (прилага-
ются фланцевый переходник, эластичный коннектор, плоское уплотнение и соеди-
нительные элементы).
7.3.2 Впускные соединения
Прокладывать впускной трубопровод таким образом, чтобы он самостоятельно мог
опорожняться.
Главный подводящий патрубок DN 100/DN 150
Ввести главный впускной трубопровод DN 100 или DN 150 в резервуар только
в отмеченные зоны.

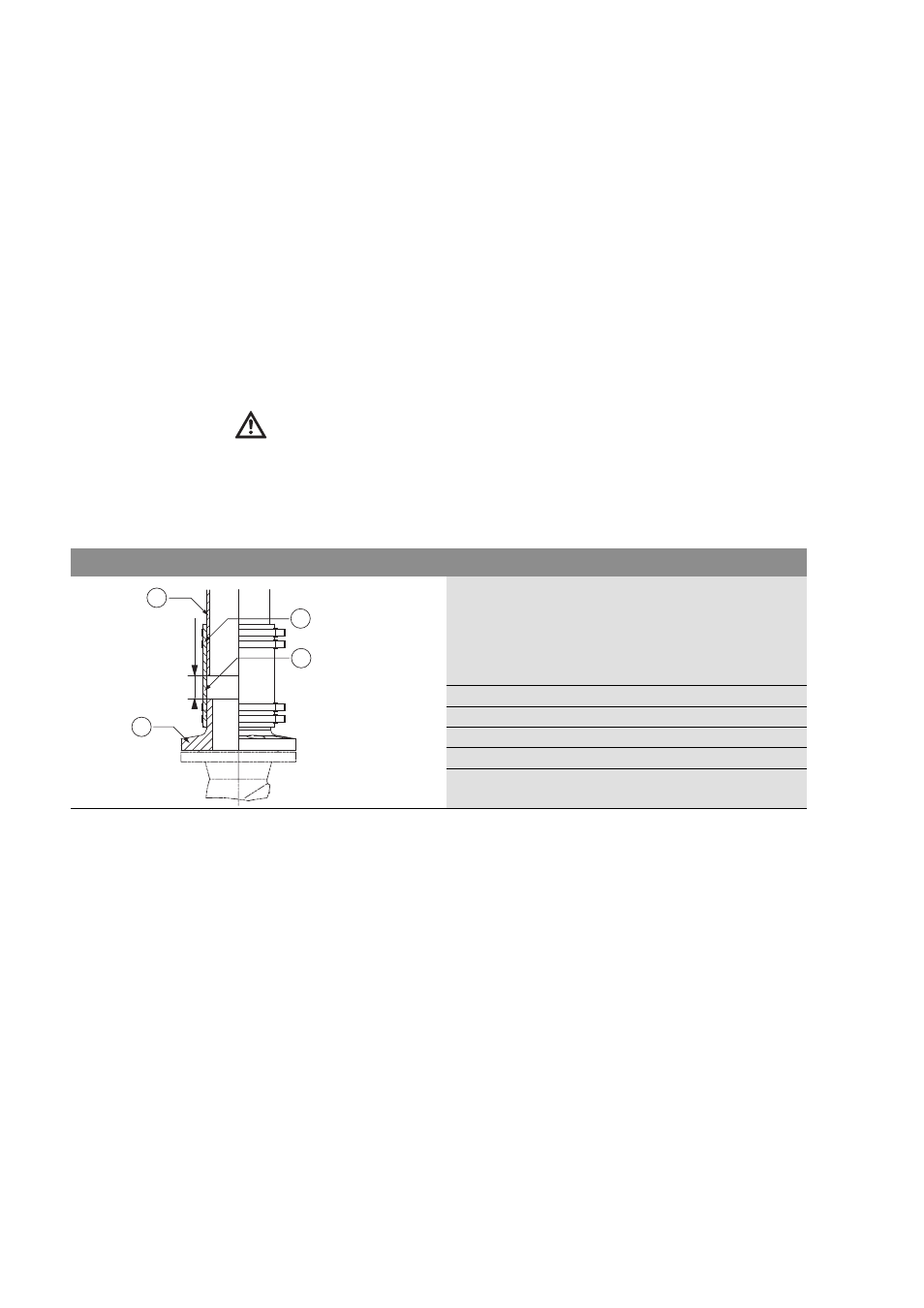

Fig. 5: гибкое подключение напорного трубопровода
Чтобы избежать передачу сил и колебаний
между установкой и напорным трубопрово-
дом, соединение необходимо выполнять
гибко. Для этого соблюдать расстояние между
фланцевым переходником и напорным тру-
бопроводом (Fig. 5).
1
Напорный трубопровод
2
Манжета шланга
3
Фланцевый переходник
4
Соблюдать расстояние прибл. 40-60 мм
min. 40
1
3
2
4
