ВНИМАНИЕ! Опасность материального ущерба!
Подключение подводящего трубопровода вне отмеченных зон (Fig. 6) может
привести к негерметичности, функциональным нарушениям и повреждениям
установки!
• Измерить положение, следить за минимальной высотой присоединения подводя-
щего патрубка в резервуаре и вертикальным входом в резервуар (90° ± 5°). Горизон-
тальные метки в резервуаре предназначены для облегчения расположения мон-
тажной высоты 180 мм и 250 мм (середина трубы). Возможны другие бесступен-
чатые монтажные высоты.
УКАЗАНИЕ: Впускные соединения ниже 180 мм хотя и возможны, однако становятся
причиной возникновения соответствующего обратного подпора в подводящем тру-
бопроводе. В данном случае, если время работы насоса настроено на малое значе-
ние, существует опасность неполного опорожнения трубопровода вследствие
слишком незначительного понижения уровня воды в резервуаре и образование там
отложений (см. 8.2.2 Настройка времени работы насоса).
• Выбрать положение и подвеску трубопровода таким образом, чтобы по возмож-
ности избежать волнообразного поступления воды и сильного поступления воздуха.

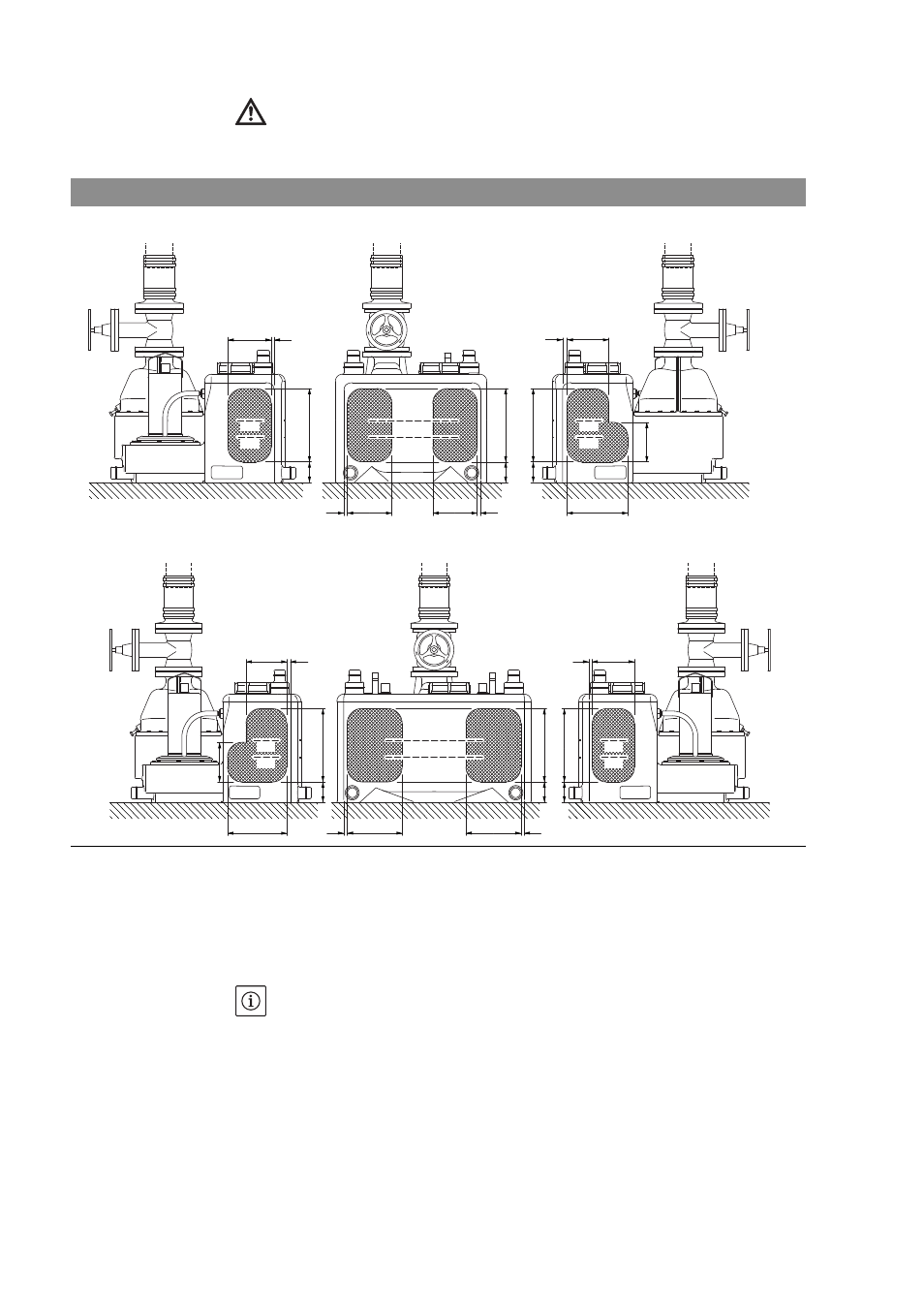

Fig. 6: допустимые зоны для главного впускного трубопровода DN 100/DN 150
DrainLift L1
DrainLift L2
174
253
185
15
15
185
152
305
85
85
305
15
85
305
15
185
250
180
250
180
250
180
85
15
164
305
15
164
243
85
305
152
15
235
15
235
305
85
250
180
250
180
250
180
