ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

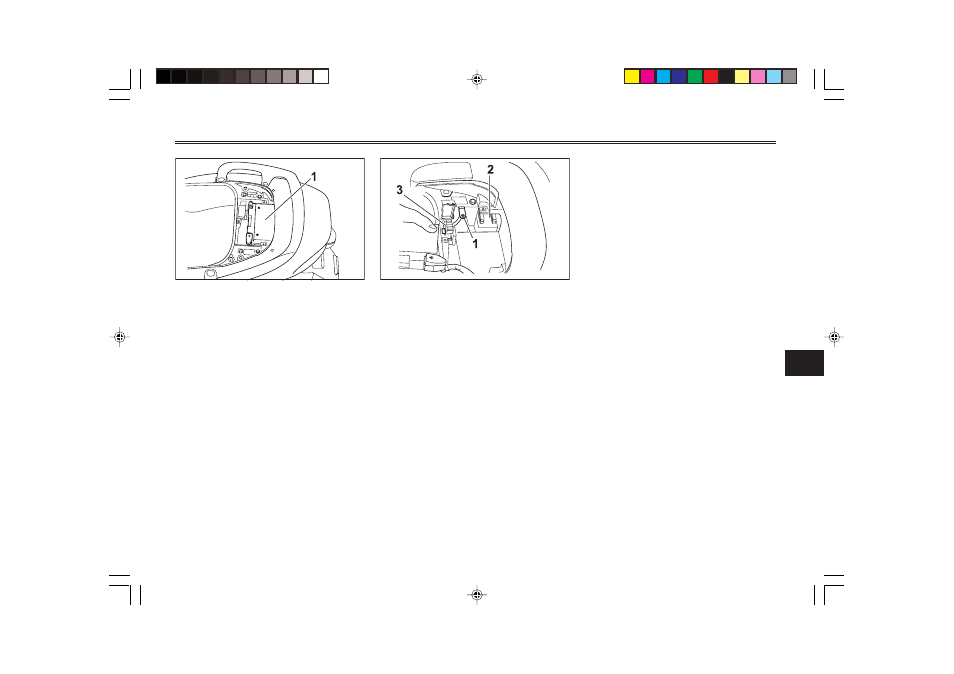

1. Аккумуляторная батарея
EAU04978
Замена плавких предохрани-
телей
Коробка главного предохраните-
ля находится рядом с аккумуля-
торной батареей и доступ к ней
можно получить следующим обра-
зом:
1. Откройте сиденье. (Описание
операций открывания и закры-
вания сиденья приведено на
стр. 3-12.)
2. Снимите крышку аккумуля-
торной батареи. (Описание
операций снятия и установки
крышки аккумуляторной ба-
тареи приведено на стр. 6-34.)
1. Отрицательный провод аккумуляторной ба-
тареи
2. Коробка главного предохранителя
3. Коробка плавких предохранителей
3. Отсоедините отрицательный
провод от аккумуляторной
батареи и поднимите батарею,
как показано на рисунке.
Коробка плавких предохраните-
лей, в которой находятся предо-
хранители отдельных цепей, рас-
положена под крышкой аккумуля-
торной батареи и доступ к ней
можно получить следующим обра-
зом:
1. Откройте сиденье. (Описание
операций открывания и закры-
вания сиденья приведено на
стр. 3-12.)
2. Снимите крышку аккумуля-
торной батареи.
