ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

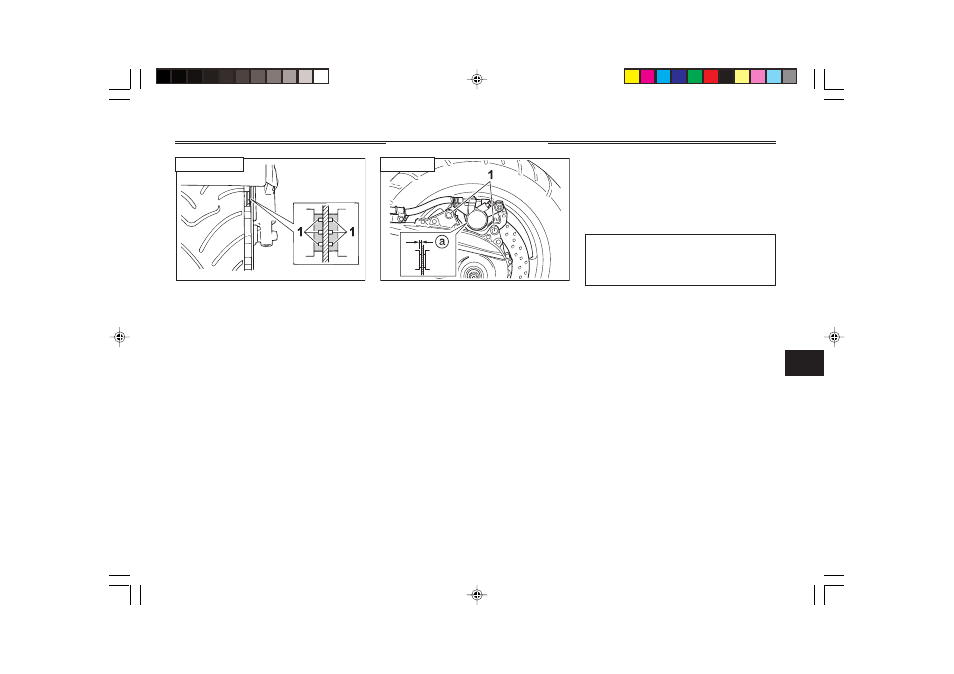

1. Канавка индикатора износа тормозных накла-
док (3 шт.)
EAU03938
Передние тормозные накладки
На всех передних тормозных на-
кладках имеются канавки инди-
катора износа, которые позволя-
ют проверять их износ, не разби-
рая тормоз. Для того, чтобы про-
верить износ накладки, осмотри-
те канавки индикатора износа.
Если накладка изношена на-
столько, что канавка почти не
видна, поручите дилеру фирмы
“Ямаха” заменить весь комплект
тормозных колодок.
1. Болт (2 шт.)
а. Предельно допустимая толщина тормозной
накладки
EAU01248
Задние тормозные накладки
1. Снимите заднюю тормозную
скобу, вывернув болты.
2. Осмотрите каждую из тормоз-
ных колодок и убедитесь в
отсутствии повреждений. Из-
мерьте толщину тормозных
накладок. Если на колодке
есть повреждения или если
толщина накладки оказалась
меньше 0,8 мм, поручите диле-
ру фирмы “Ямаха” заменить
весь комплект тормозных ко-
лодок.
3. Установите заднюю тормоз-
ную скобу на место, закрепив
ее болтами, а затем затяни-
те болты с требуемым момен-
том.
Момент затяжки:Болт крепле-
ния тормозной скобы:
40 Н.м (4,0 кгс.м)
Задние
Передние
