6-6
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

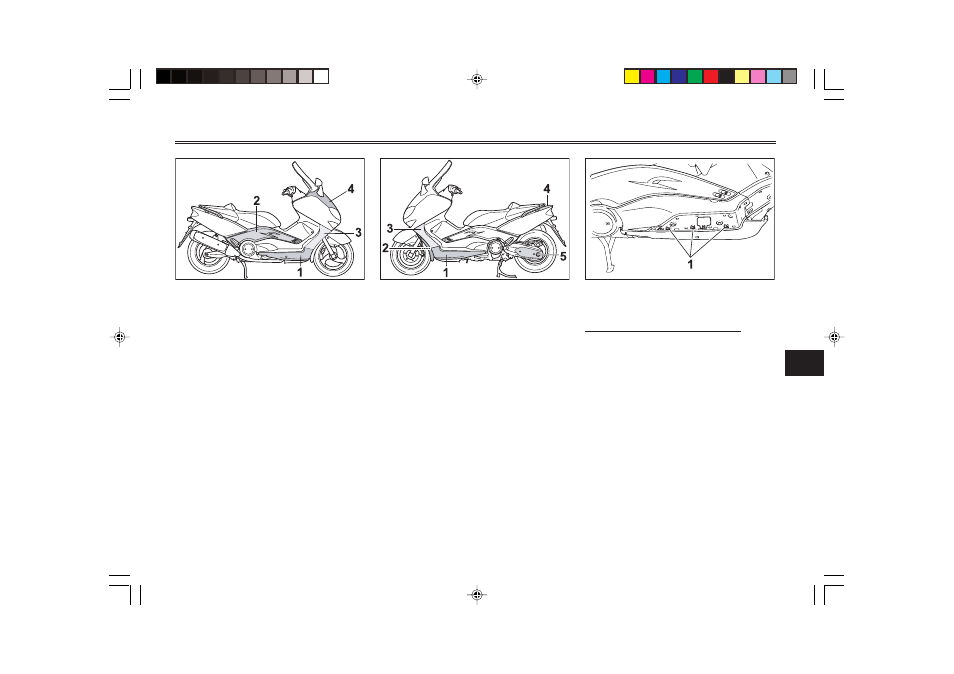

1. Панель А
2. Панель В
3. Панель С
4. Щиток А
EAU01139
Снятие и установка щитков и
панелей
Показанные выше щитки и пане-
ли необхрдимо снимать при вы-
полнении некоторых оперций тех-
нического обслуживания, описа-
ния которых приведено в этой
главе. См. этот раздел каждый
раз при необходимости снятия и
установки какого-либо щитка
или панели.
1. Панель D
2. Щиток В
3. Панель Е
4. Щиток С
5. Панель F
1. Винт (3 шт.)
EAU03878
Панели А и D
Как снять одну из панелей
1. Снимите панель С (на правой
стороне) или панель Е (на ле-
вой стороне).
2. Выверните винты крепления
панели.
3. Потяните наружу за переднюю
часть панели.
