ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

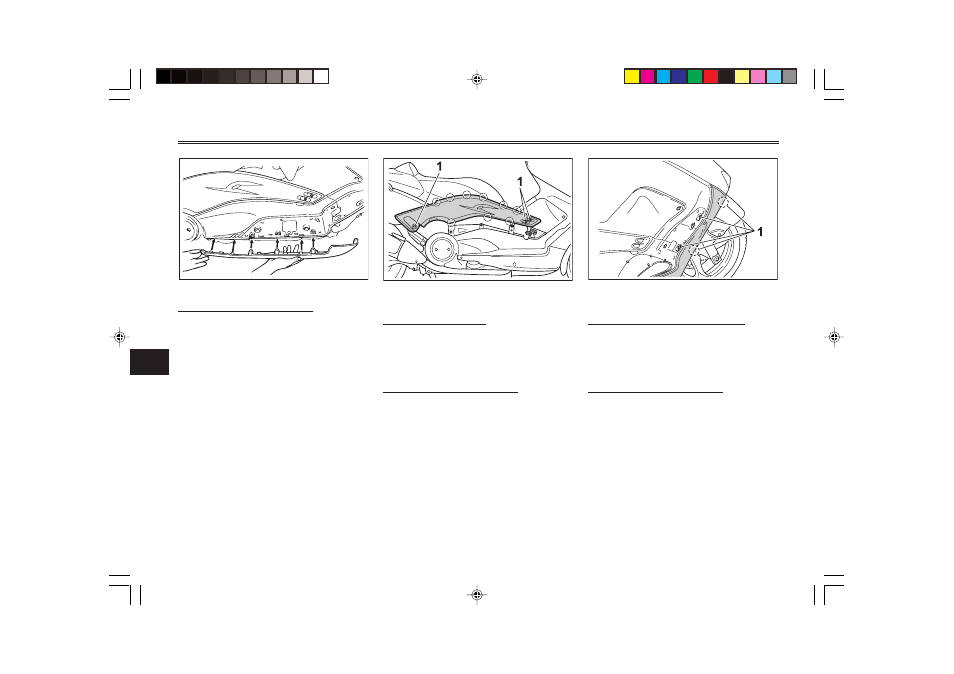

Как установить панель
Установите панель в исходное
положение и закрепите ее винта-
ми.
1. Винт (3 шт.)
Панель В
Как снять панель
Выверните винты крепления па-
нели и потяните вверх в указан-
ных на рисунке местах.
Как установить панель
Установите панель в исходное
положение и закрепите ее винта-
ми.
1. Винт (4 шт.)
Панели С и Е
Как снять одну из панелей
Снимите коврик полового покры-
тия и выверните винты крепле-
ния панели.
Как установить панель
Установите панель в исходное
положение, закрепите ее винтами,
а затем установите коврик на
место.
