Страница 24
3-7
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

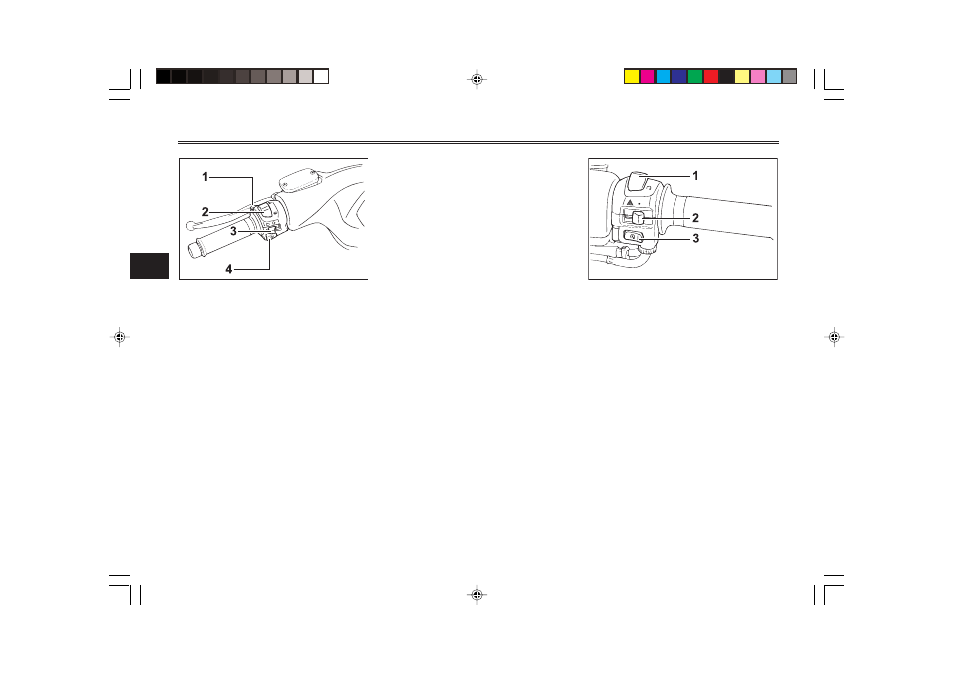

1. Выключатель “PASS” (“ОБГОН”)
2. Переключатель света фары “&/%“
3. Переключатель указателя поворотов “4/6“
4. Выключатель звукового сигнала “*“
EAU00118
Выключатели на рукоятках
EAU00120
Выключатель “PASS” (“ОБГОН”)
Нажмите на этот выключатель
для кратковременного включе-
ния света фары.
EAU03888
Переключатель света фары “&
&
&
&
&
/
%
%
%
%
%
“
Установите этот переключатель
в положение “&“ для включения
дальнего света и в положение
“% “ для включения ближнего
света.
1. Выключатель остановки двигателя “#/$“
2. Выключатель аварийной сигнализации “0“
3. Выключатель стартера “,“
EAU03890
Выключатель остановки двига-
теля “#
#
#
#
#
/$
$
$
$
$
“
Перед запуском двигателя уста-
новите этот выключатель в по-
ложение “#“. Устанавливайте
этот выключатель в положение
“$“ в аварийных ситуациях, напри-
мер, при опрокидывании мотоцик-
ла или при заедании троса дрос-
сельной заслонки.
EAU03889
Переключатель указателя пово-
ротов “4
4
4
4
4
/6
6
6
6
6
“
Для индикации правого поворо-
та переведите переключатель в
положение “6“. Для индикации
левого поворота переведите пе-
реключатель в положение “4“.
При отпускании переключатель
возвращается в центральное по-
ложение. Для отмены подачи
сигнала поворота нажмите на
переключатель после того, как
он вернется в центральное поло-
жение.
EAU00129
Выключатель звукового сигнала
“*
*
*
*
*
“
Нажмите на этот выключатель
для подачи звукового сигнала.
