ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

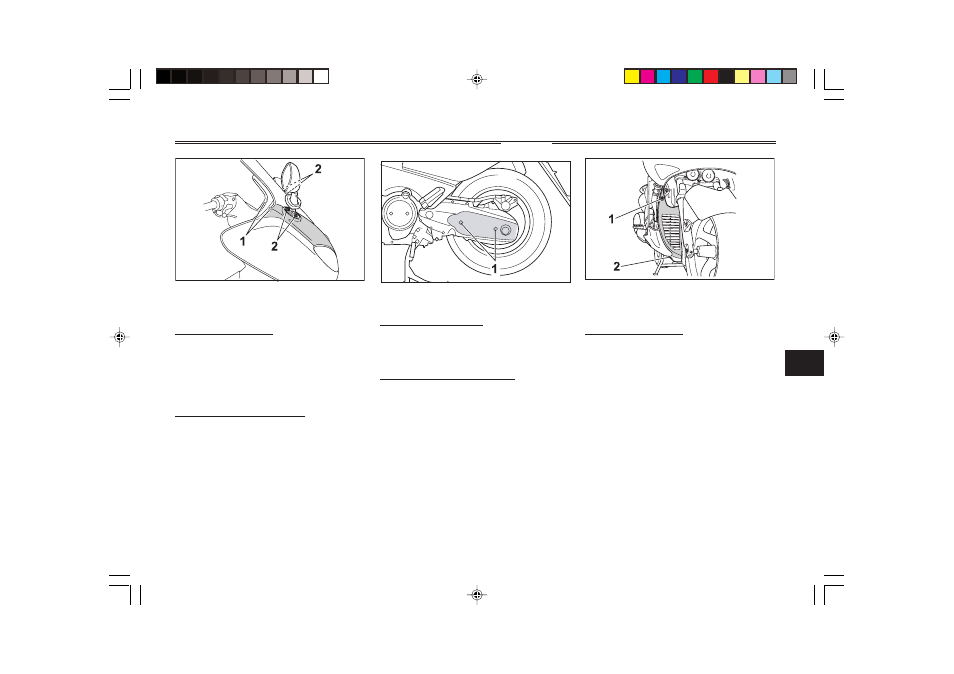

1. Винт (2 шт.)
2. Гайка (4 шт.)
Щиток А
Как снять щиток
1. Снимите зеркала заднего
вида, отвернув гайки.
2. Выверните винты крепления
щитка.
Как установить щиток
1. Установите щиток в исходное
положение и закрепите его
винтами.
2. Установите зеркала заднего
вида, закрепив их гайками.
1. Винт (2 шт.)
Панель F
Как снять панель
Выверните винты крепления па-
нели.
Как установить панель
1. Установите панель в исход-
ное положение и закрепите ее
винтами.
1. Болт (2 шт.)
2. Винт (2 шт.)
Щиток В
Как снять щиток
1. Снимите панели С и Е.
2. Выверните болты и винты кре-
пления щитка.
3. Отцепите щиток от держате-
ля, расположенного внизу.
4. Отцепите переднюю часть
щитка, потянув его вверх, а за-
тем снимите щиток.
