Описание системы
8
Руководство по установке calorMATIC 0020124563_00
3
3.3 Конструкция прибора
1
3
2
6
5
4
7

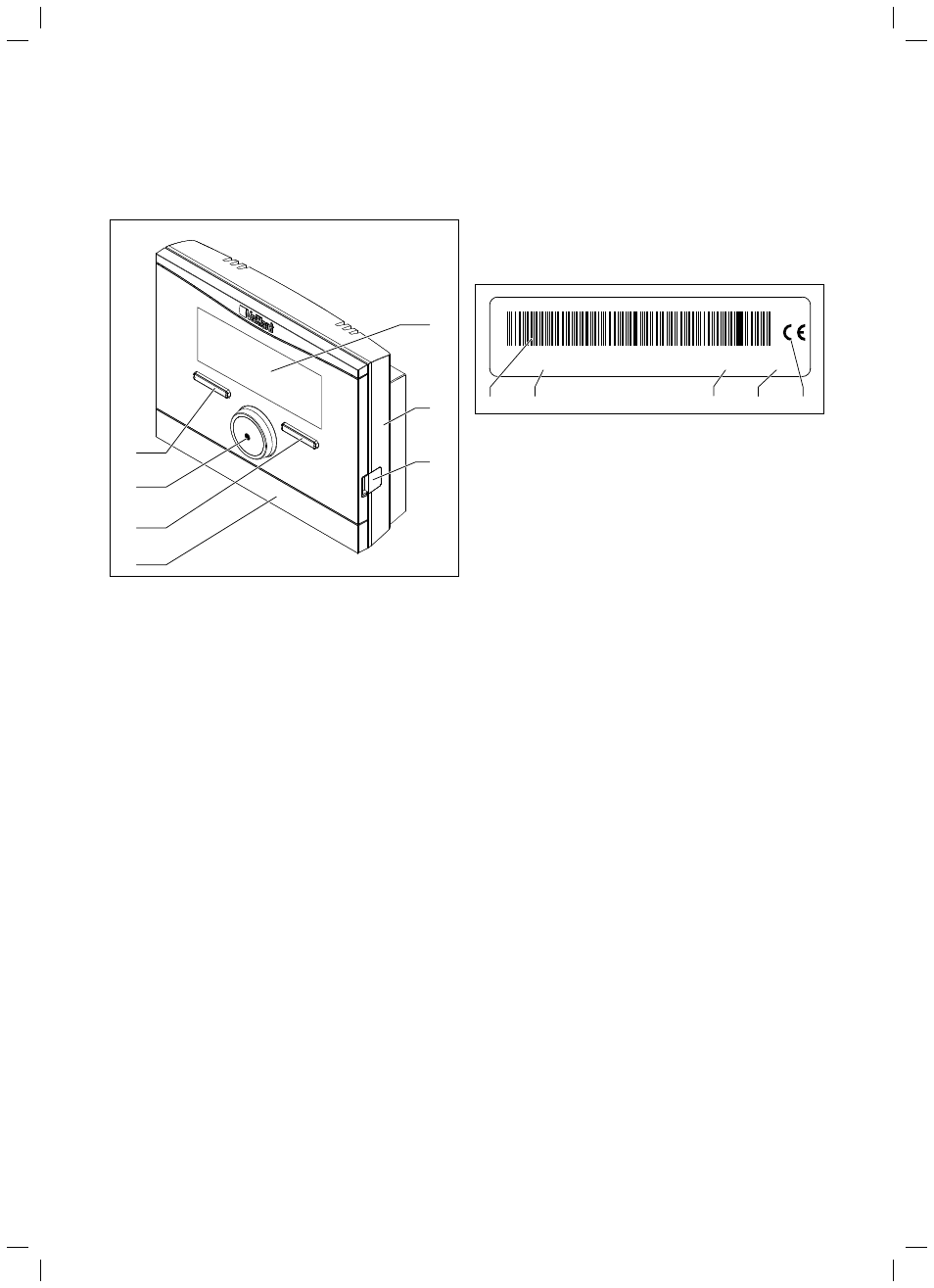

Рис. 3.2 Вид calorMATIC спереди
1 Дисплей
2 Настенный цоколь
3 Диагностическое гнездо для специалиста
 Накладка настенного цоколя
5 Правая функциональная клавиша "Режим" (функция программной
клавиши)
6 Вращающаяся кнопка (без функции клавиши)
7 Левая функциональная клавиша "Меню" (функция программной
клавиши)
3.4 Маркировочная табличка
Маркировочная табличка находится на обратной стороне элек-
тронного блока регулятора (платы) и более недоступна снаружи
после установки регулятора в отопительный аппарат или после
монтажа на стене в жилой зоне.
(21)092600200285150907011320N4
9 . . . 24V <50mA calorMATIC 470
1 2 3 4 5
Рис. 3.3 Маркировочная табличка (пример)
Легенда
1 Код
EAN
2 Обозначение прибора
3 Рабочее напряжение
4 Потребляемый ток
5 Маркировка CE
3.5 Принадлежности
i Если регулятор дополняется принадлежностями, тогда
обязательно соблюдайте все соответствующие руко-
водства по установке.
Для расширения возможностей регулятора Вы можете использо-
вать следующие принадлежности:
Многофункциональный модуль VR 40
Через многофункциональный модуль VR 40 регулятор может
активировать циркуляционный насос ГВС.
Смесительный модуль VR 61/2
Смесительный модуль VR 61/2 расширяет регулятор до 2-кон-
турного регулятора.
Гелиомодуль VR 68/2
Через гелиомодуль VR 68/2 регулятор может управлять гелиоу-
становкой.
Устройство дистанционного управления VR 81/2
Если регулятор установлен в отопительный аппарат или если
необходимо децентрализовано воздействовать на второй отопи-
тельный контур, тогда Вы можете использовать устройство дистан-
ционного управления VR 81/2. С помощью устройства дистанци-
онного управления VR 81/2 Вы можете настроить параметр
" Расч.темп.помещ." (заданная температура воздуха в помеще-
нии).
Дополнительно регулятор отображает сообщения о техобслужи-
вании и неполадках с помощью символов.
Обмен данными осуществляется по проводу шины данных eBUS.
