Монтаж
12
Руководство по установке calorMATIC 0020124563_00
4
2
4
5
3
1
2
3

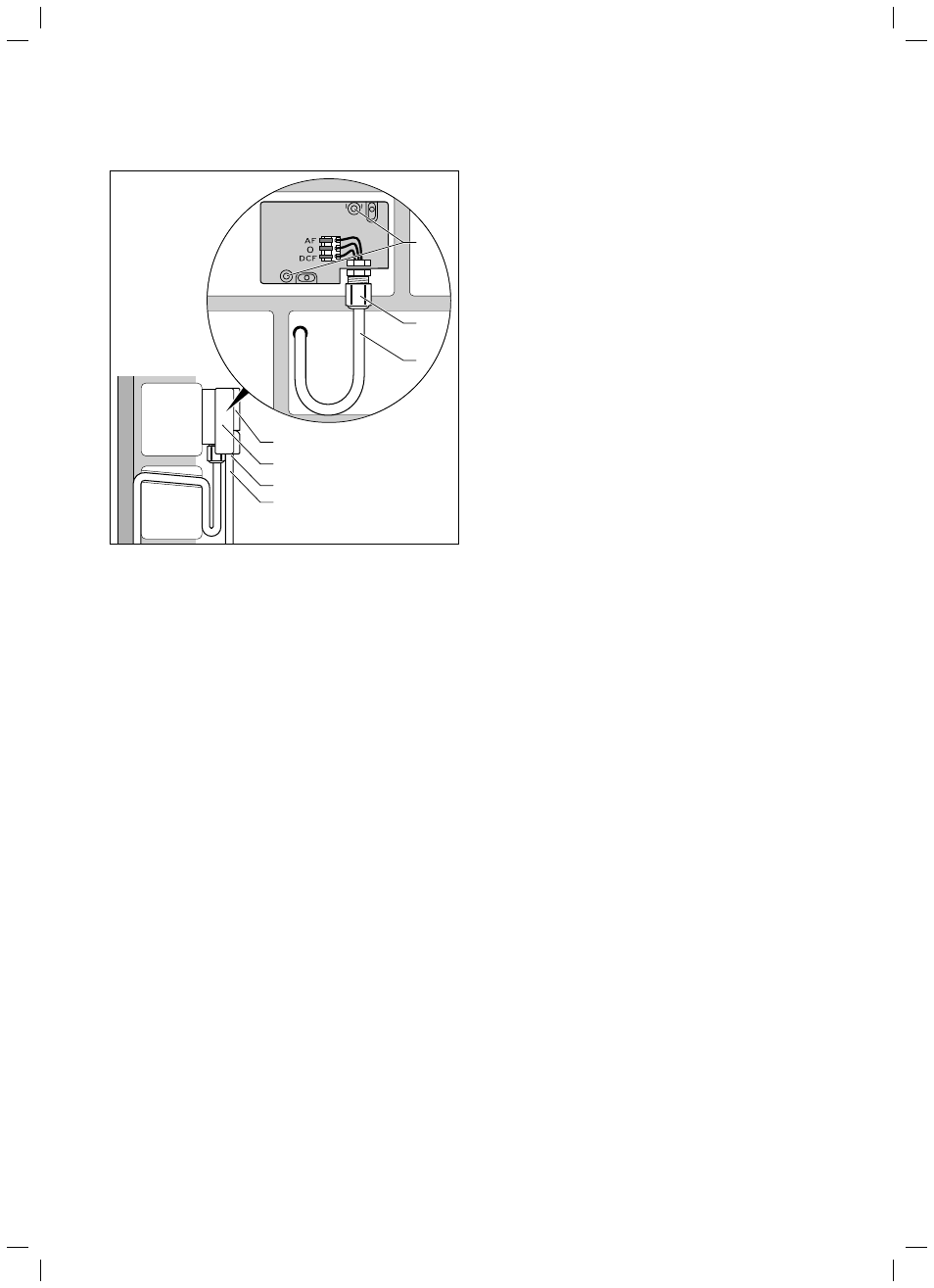

Рис. 4.4 Монтаж датчика температуры наружного воздуха VRC 9535
1 Крепёжные
отверстия
2 Накидная гайка для кабельного ввода
3 Соединительный кабель с каплеуловительной петлёй
4 Настенный
цоколь
5 Крышка
корпуса
Смонтируйте датчик температуры наружного воздуха следую-
щим образом:
> Отметьте подходящее место на стене. Учитывайте при этом
кабельный канал для датчика температуры наружного воз-
духа.
> Проложите соединительный кабель (3) с небольшим уклоном
наружу и каплеуловительной петлёй.
> Снимите крышку корпуса (5) датчика температуры наруж-
ного воздуха.
> Просверлите два отверстия диаметром 6 мм в соответствии с
крепёжными отверстиями (1).
> Вставьте поставляемые в комплекте дюбели.
> Закрепите настенный цоколь (4) на стене с помощью двух
винтов. Кабельный ввод должен быть обращён вниз.
> Немного ослабьте накидную гайку (2) и введите соединитель-
ный кабель снизу в кабельный ввод.
> Подсоедините датчик температуры наружного воздуха как
описано в главе 5.1 для VRC 693 или в главе 5.2 для
VRC 9535.
> Снова затяните накидную гайку (2). Уплотнение в кабельном
вводе адаптируется к диаметру использованного кабеля (диа-
метр кабеля: от 4,5 до 10 мм).
> Положите уплотнение между настенным цоколем и крышкой
корпуса.
> Прижмите крышку корпуса к настенному цоколю, чтобы она
защёлкнулась.
