Список терминов

44

Руководство по установке calorMATIC 0020124563_00

14

14 Список

терминов

HK2
HK2 означает отопительный контур 2, помимо циркуляционного
отопительного контура 1 внутри прибора. Под этим понимается
первый отопительный контур системы отопления.

Авто Выкл
В "Режиме Авто Выкл" (уровень специалиста) можно задать харак-
теристику автоматического регулирования вне активных времен-
ных окон для каждого отопительного контура в отдельности.
На выбор доступны три характеристики регулирования (Мороз.
защ., Эконом., Ночная темп-ра), которые могут быть ещё больше
адаптированы путём использования регулирования по темпера-
туре воздуха в помещении.

Бактерии Легионеллы
Легионеллы - это живущие в воде бактерии, которые быстро раз-
множаются и могут приводить к тяжёлым заболеваниям лёгких.
Они встречаются там, где нагретая вода создаёт оптимальные
условия для их размножения. Кратковременный разогрев воды
до температуры выше 60 °C убивает бактерии Легионеллы.

Временное окно
Для системы отопления, приготовления горячей воды и циркуля-
ционного насоса ГВС можно настроить по три временных окна
на каждый день.

Пример:
Временное окно 1: Пн 09:00 - 12:00
Временное окно 2: Пн 15:00 - 18:30
Для системы отопления каждому временному окну сопоставля-
ется заданное значение, которое система отопления должна
выдерживать в течение этого времени.
Для системы приготовления горячей воды определяющим для
всех временных окон является заданное значение температуры
горячей воды.
Для циркуляционного насоса ГВС временные окна определяют
периоды его работы.
В автоматическом режиме регулирование осуществляется
согласно заданным параметрам временных окон.

Длительность периода задержки защиты от замерзания
(Сдвиг морозозащ.)
Путём настройки длительности периода задержки защиты от
замерзания (Сдвиг морозозащ.)
(уровень специалиста) можно задержать активирование функции
защиты от замерзания (температура наружного воздуха < 3 °C) на
определённый промежуток времени (1 - 12 часов).
Настроенная длительность периода задержки защиты от замерза-
ния сказывается также на функции "Эконом." в режиме "Авто
Выкл" (см. соответствующий раздел).
Период задержки защиты от замерзания начинается при сниже-
нии температуры наружного воздуха ниже 3 °C.

Заданная температура воздуха в помещении (желаемая
температура)
Заданная температура воздуха в помещении - это температура,
которую должен иметь воздух в жилище и которую Вы задаёте в
регуляторе. Отопительный аппарат осуществляет нагрев до тех
пор, пока температура воздуха в помещении не будет соответ-
ствовать заданной температуре воздуха в помещении. Заданная
температура воздуха в помещении является значением-
ориентиром для регулирования температуры теплоносителя в
подающей линии по отопительной кривой.

Заданные значения
Заданные значения - это желаемые значения, которые Вы зада-
ёте регулятору, например, заданная температура воздуха в
помещении или заданная температура для системы приготовле-
ния горячей воды.

Отопительная кривая
Отопительная кривая показывает связь между температурой
окружающего воздуха и температурой теплоносителя в подаю-
щей линии. Путём выбора отопительной кривой Вы можете вли-
ять на температуру теплоносителя в подающей линии системы
отопления и, таким образом, также на температуру воздуха в
помещении.

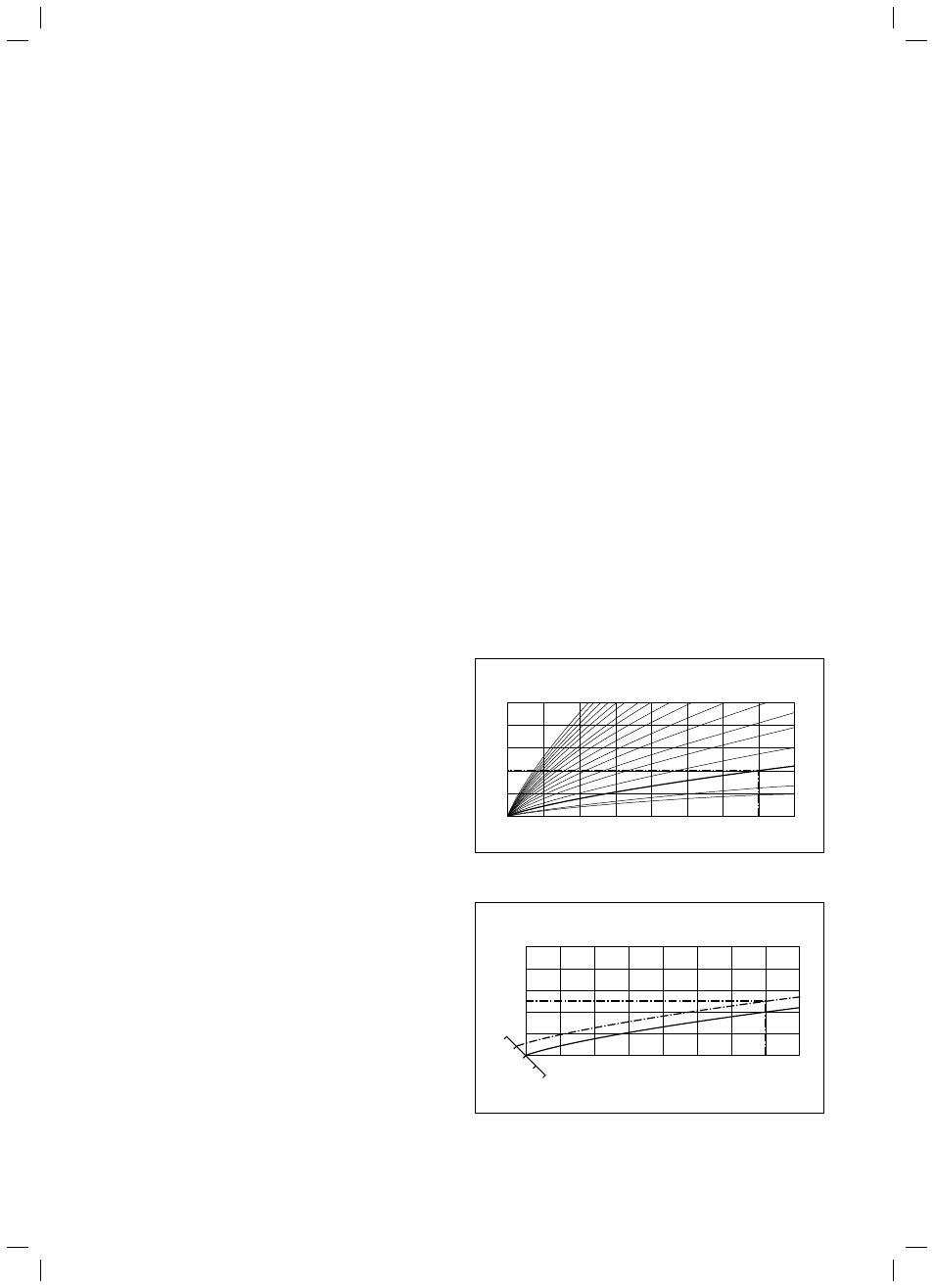

На рисунке 1 показаны возможные отопительные кривые для
заданной температуры воздуха в помещении 20 °C.
Например, если выбрана отопительная кривая 0.4, тогда при тем-
пературе наружного воздуха -15 °C осуществляется регулирова-
ние до температуры теплоносителя в подающей линии 40 °C.

Температура наружного воздуха в °C

4.0 3.5 3.0 2.5

2.0 1.8

1.5

1.0

0.6

0.8

0.2

0.1

0.4

70

60

50

40

30

15

10

5

0

-5

-10

-15

-20

1.2

Температура теплоносителя
в подающей линии в °C

Отопительные кривые

Рис. 14.1 График отопительных кривых

18

22

20

Заданная
температура воздуха в помещении

Температура наружного воздуха в °C

0.4

70

60

50

40

30

15

10

5

0

-5

-10

-15

-20

Температура теплоносителя в подающей линии
в °C

Ось a

Рис. 14.2 Параллельное смещение отопительной кривой
