Монтаж
Руководство по установке calorMATIC 0020124563_00
11
4
Монтаж регулятора
> Осторожно вставьте регулятор в настенный цоколь. Следите
за тем, чтобы штифтовая колодка (5) на настенном цоколе
вошла в предусмотренный штекерный разъём регулятора.
> Осторожно вставьте регулятор в настенный цоколь до ощути-
мого защёлкивания фиксирующих язычков регулятора по
бокам настенного цоколя.
4.5
Монтаж датчика температуры наружного воздуха
b
Осторожно!
Опасность материального ущерба в результате
ненадлежащего монтажа!
Ненадлежащий монтаж может стать причиной
повреждения прибора и стены здания, например,
в результате воздействия влаги.
> Соблюдайте описанную схему укладки кабеля и
правильное установочное положение датчика
температуры наружного воздуха.
i
Операции по монтажу обоих датчиков температуры
наружного воздуха одинаковы, за следующим исклю-
чением:
– для VRC 693 требуется 2-проводной
соединительный
кабель
– для VRC 9535 требуется 3-проводной
соединительный
кабель
5
4
2
3
1
2
3

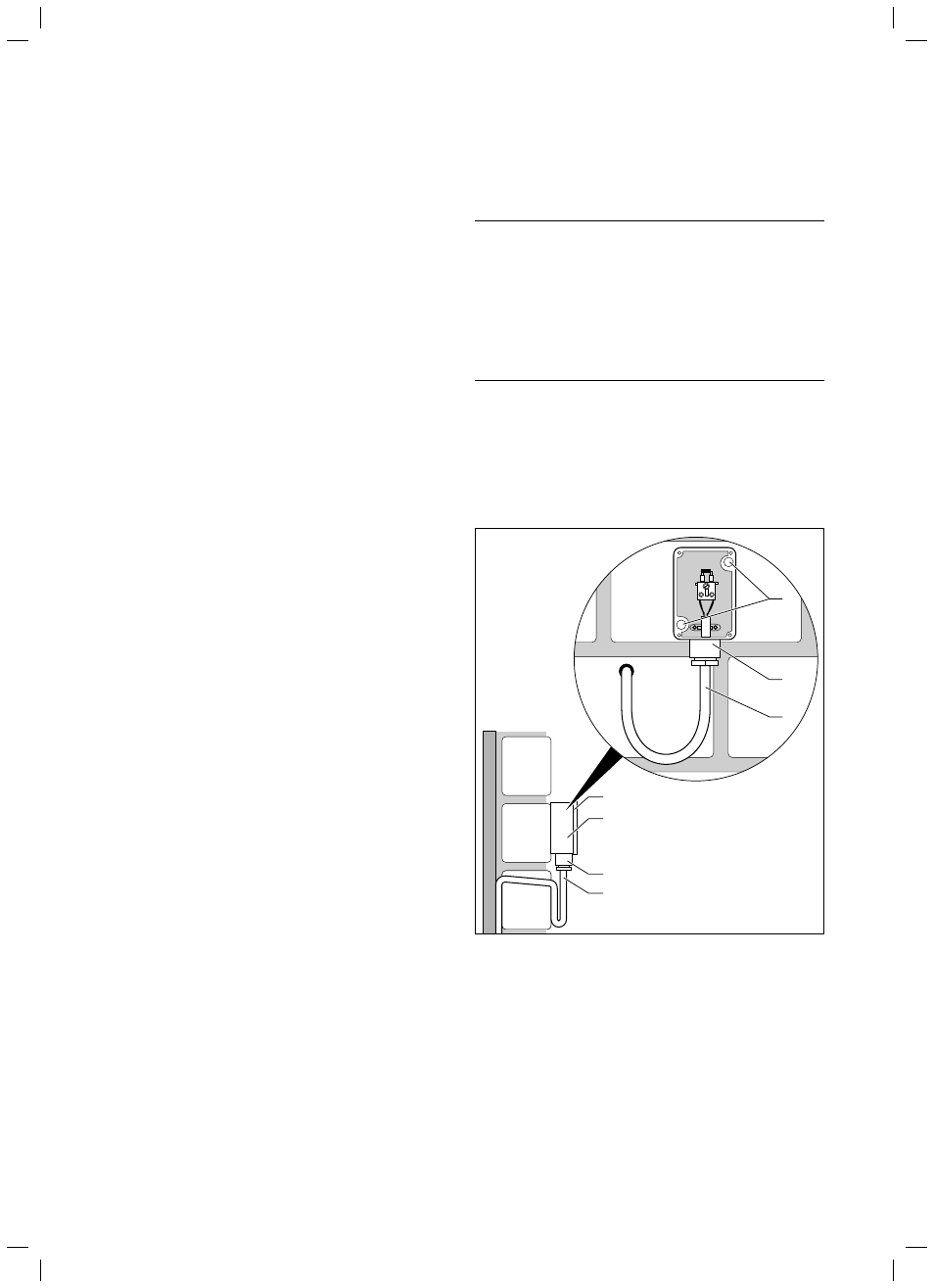

Рис. 4.3 Монтаж датчика температуры наружного воздуха VRC 693
1 Крепёжные
отверстия
2 Накидная гайка для кабельного ввода
3 Соединительный кабель с каплеуловительной петлёй
4 Настенный
цоколь
5 Крышка
корпуса
