Монтаж
10
Руководство по установке calorMATIC 0020124563_00
4
В случае расположенных горизонтально штекерных выводов без
штифтов на распределительной коробке:
1
2

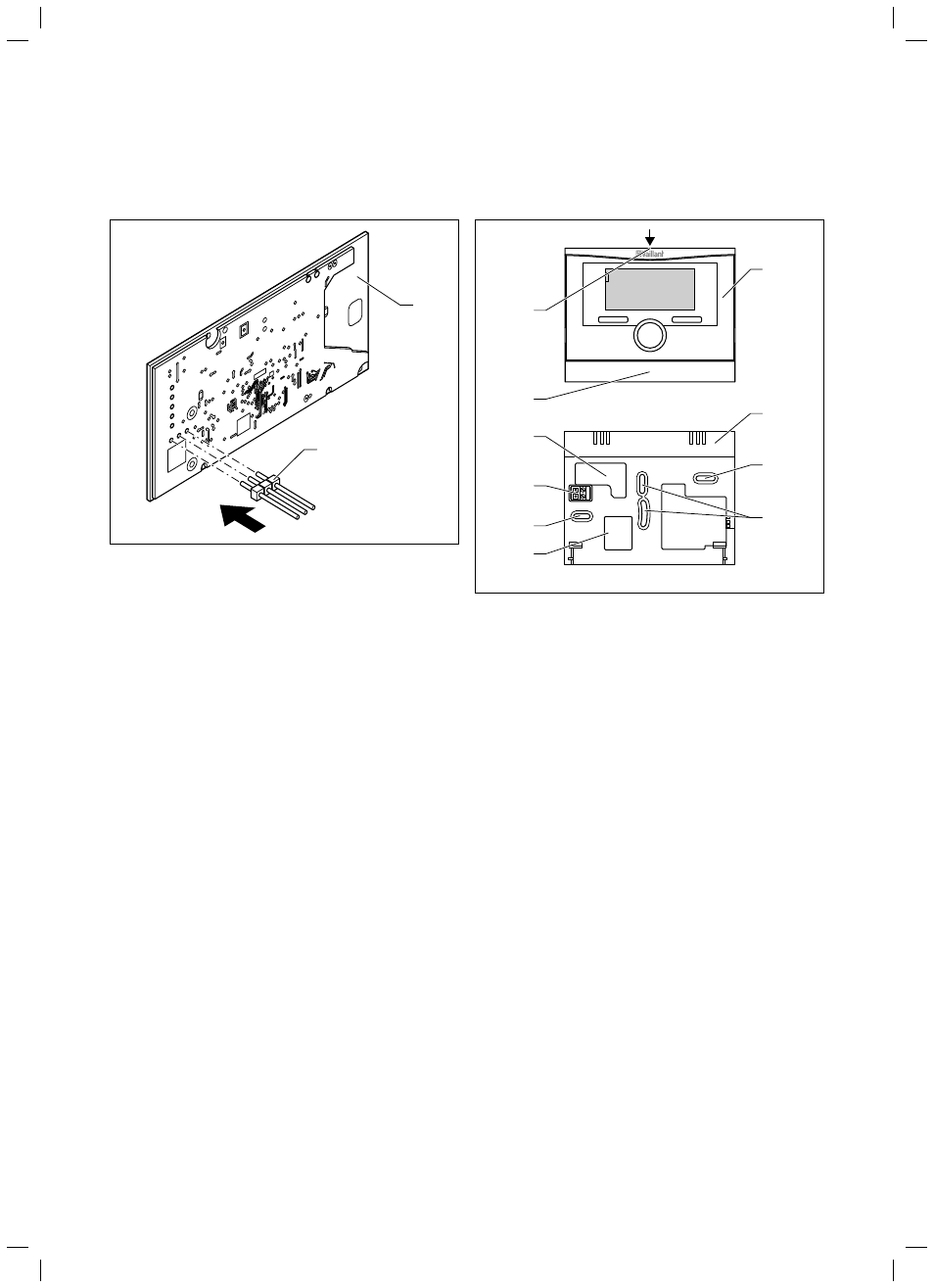

Рис. 4.1 Установка штифтовой колодки
> Вставьте прилагаемую к регулятору 3-контактную штифтовую
колодку короткими окончаниями в 3 горизонтальных отвер-
стия на плате регулятора.
> Осторожно вдавите регулятор с штифтовой колодкой в ште-
керный разъём распределительной коробки.
> Если ещё не выполнено, смонтируйте датчик температуры
наружного воздуха (¬ Гл. 4.5).
> Осуществите электромонтаж датчика температуры наружного
воздуха (¬ Гл. 5).
> Включите подвод тока к отопительному аппарату.
> Введите отопительный аппарат в эксплуатацию.
> При необходимости снова закройте переднюю крышку ото-
пительного аппарата.
4.4
Монтаж регулятора в жилом помещении
3
4
4
7
6
5
3
2
1
3
Рис. 4.2 Монтаж регулятора
1 Регулятор
calorMATIC
2 Настенный
цоколь
3 Крепёжные
отверстия
4 Отверстия для ввода кабеля
5 Штифтовая колодка с клеммами для провода шины данных eBUS
6 Накладка настенного цоколя
7 Выемка для отвёртки
Прежде чем монтировать регулятор в жилом помещении, Вы
должны отсоединить регулятор от настенного цоколя. Затем Вы
можете закрепить настенный цоколь на стене.
4.4.1
Снятие регулятора с настенного цоколя
> Введите отвёртку в выемку (7) настенного цоколя (2).
> Осторожно подденьте регулятор (1) с настенного цоколя (2).
4.4.2
Закрепление настенного цоколя на стене
> Отметьте подходящее место на стене. Учитывайте при этом
кабельный канал для провода шины данных eBUS.
> Просверлите два отверстия диаметром 6 мм в соответствии с
крепёжными отверстиями (3).
> Вставьте поставляемые в комплекте дюбели.
> Пропустите провод шины данных eBUS через один из кабель-
ных вводов (4).
> Закрепите настенный цоколь с помощью поставляемых в ком-
плекте винтов.
> Подсоедините провод шины данных eBUS к клеммам штекер-
ной колодки (¬ Гл. 5.3).
