Описание системы
Руководство по установке calorMATIC 0020124563_00
7
3
3 Описание
системы
3.1 Конструкция
системы
Регулятор calorMATIC управляет системой отопления и приготов-
ления горячей воды фирмы Vaillant.
Вы можете смонтировать регулятор на стене с помощью настен-
ного цоколя или без настенного цоколя в гнезде регулятора ото-
пительного аппарата фирмы Vaillant.
230 V~
1
2
4
5
3

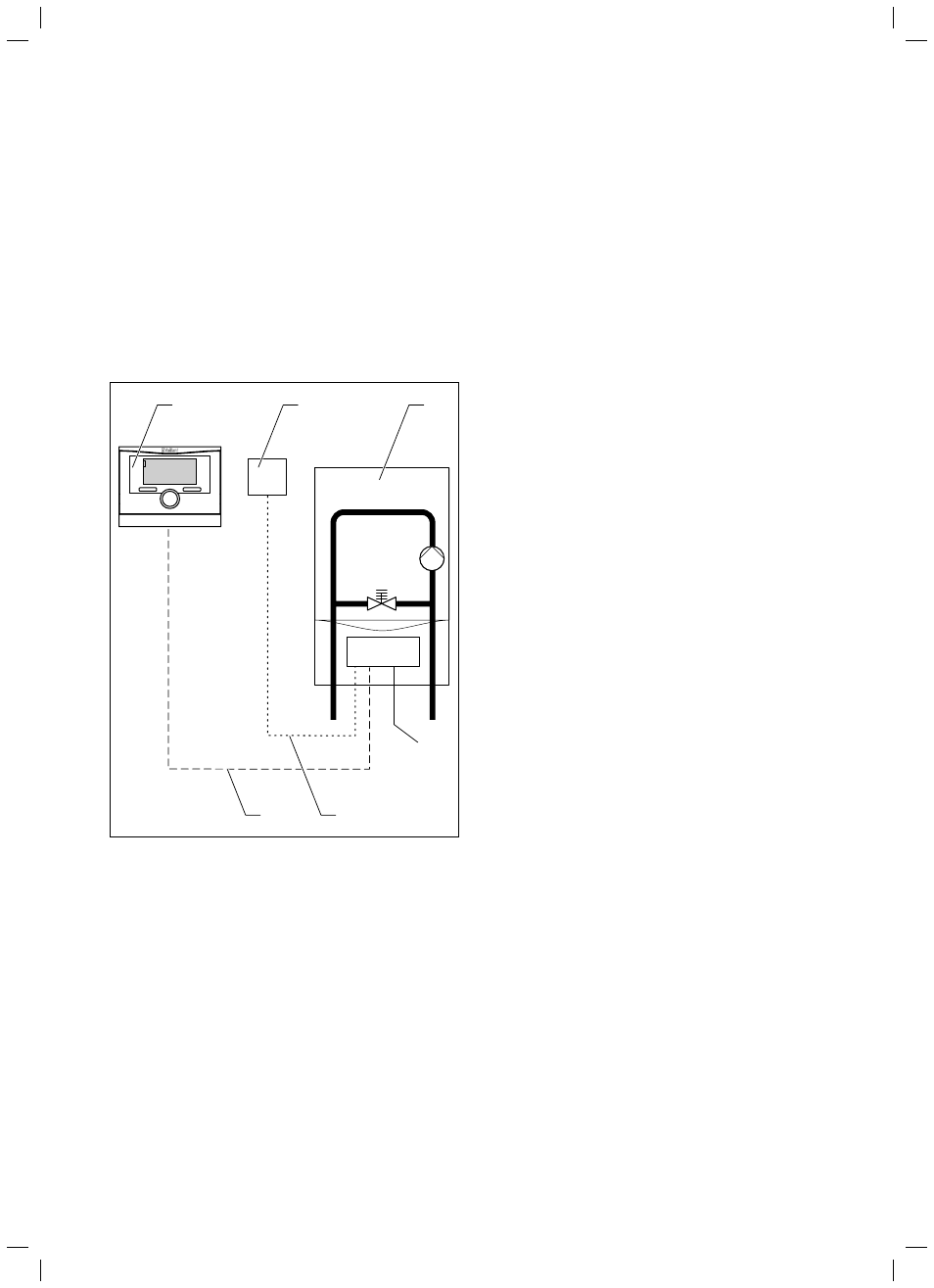

Рис. 3.1 Схема системы
Легенда
1 Регулятор
calorMATIC
2 Датчик температуры наружного воздуха VRC 693 или VRC 9535
(DCF77)
3 Отопительный
аппарат
4 Кабельное соединение (VRC 693: 2-проводное; VRC 9535: 3-проводное)
5 Соединение с шиной данных eBUS (2-проводное)
3.2 Принцип
функционирования
Система отопления
calorMATIC VRC 470 - это работающий по погодным условиям
регулятор с отдельным датчиком. Смонтированный на открытом
воздухе датчик измеряет температуру наружного воздуха и пере-
даёт её значение в регулятор. Регулятор управляет температурой
теплоносителя в подающей линии системы отопления в зависи-
мости от температуры наружного воздуха. При низкой темпера-
туре наружного воздуха регулятор увеличивает температуру
теплоносителя в подающей линии, при высокой температуре
наружного воздуха он снова понижает её. Таким образом регу-
лятор компенсирует колебания температуры наружного воздуха
и температура воздуха в помещении остаётся на постоянном,
предварительно настроенном значении.
Управление по погодным условиям не влияет на приготовление
горячей воды.
Обмен данными и электропитание регулятора осуществляются
через интерфейс шины данных eBUS.
Вы можете оснастить регулятор возможностью удалённой диагно-
стики и удалённой настройки с помощью диагностического про-
граммного обеспечения vrDIALOG 810/2 фирмы Vaillant и
системы связи по сети Интернет vrnetDIALOG фирмы Vaillant.
Система приготовления горячей воды
С помощью calorMATIC VRC 470 Вы можете задавать темпера-
туру и время для приготовления горячей воды. Отопительный
аппарат разогревает воду в накопителе горячей воды до предва-
рительно настроенной температуры. Значения времени, к кото-
рому горячая вода должны быть готова в накопителе, могут быть
заданы с помощью временных окон.
Если в нагревательную систему установлен циркуляционный
насос ГВС, то можно также настроить временные окна для цир-
куляции горячей воды.
