Электромонтаж
Руководство по установке calorMATIC 0020124563_00
13
5
5
Электромонтаж
e
Опасность!
Опасность для жизни от находящихся под напря-
жением разъёмов!
При выполнении работ с распределительной короб-
кой отопительного аппарата существует опасность для
жизни в результате поражения током. Клеммы подклю-
чения к сети постоянно находятся под напряжением, в
том числе при выключенном основном выключателе!
> Перед выполнением работ с распределительной
коробкой отопительного аппарата выключите
основной выключатель.
> Отсоедините отопительный аппарат от электриче-
ской сети, вынув штепсельную вилку или обе-
сточьте отопительный аппарат посредством разъе-
динительного устройства с раствором контактов
минимум 3 мм (например, предохранителей или
силовых выключателей).
> Предотвратите повторное включение подвода тока.
> Открывайте распределительную коробку только
когда отопительный аппарат находится в обесто-
ченном состоянии.
5.1
Подсоединение датчика температуры наружного
воздуха VRC 693
> Отключите подвод тока к отопительному аппарату.
> Предотвратите повторное включение подвода тока к отопи-
тельному аппарату.
1
2

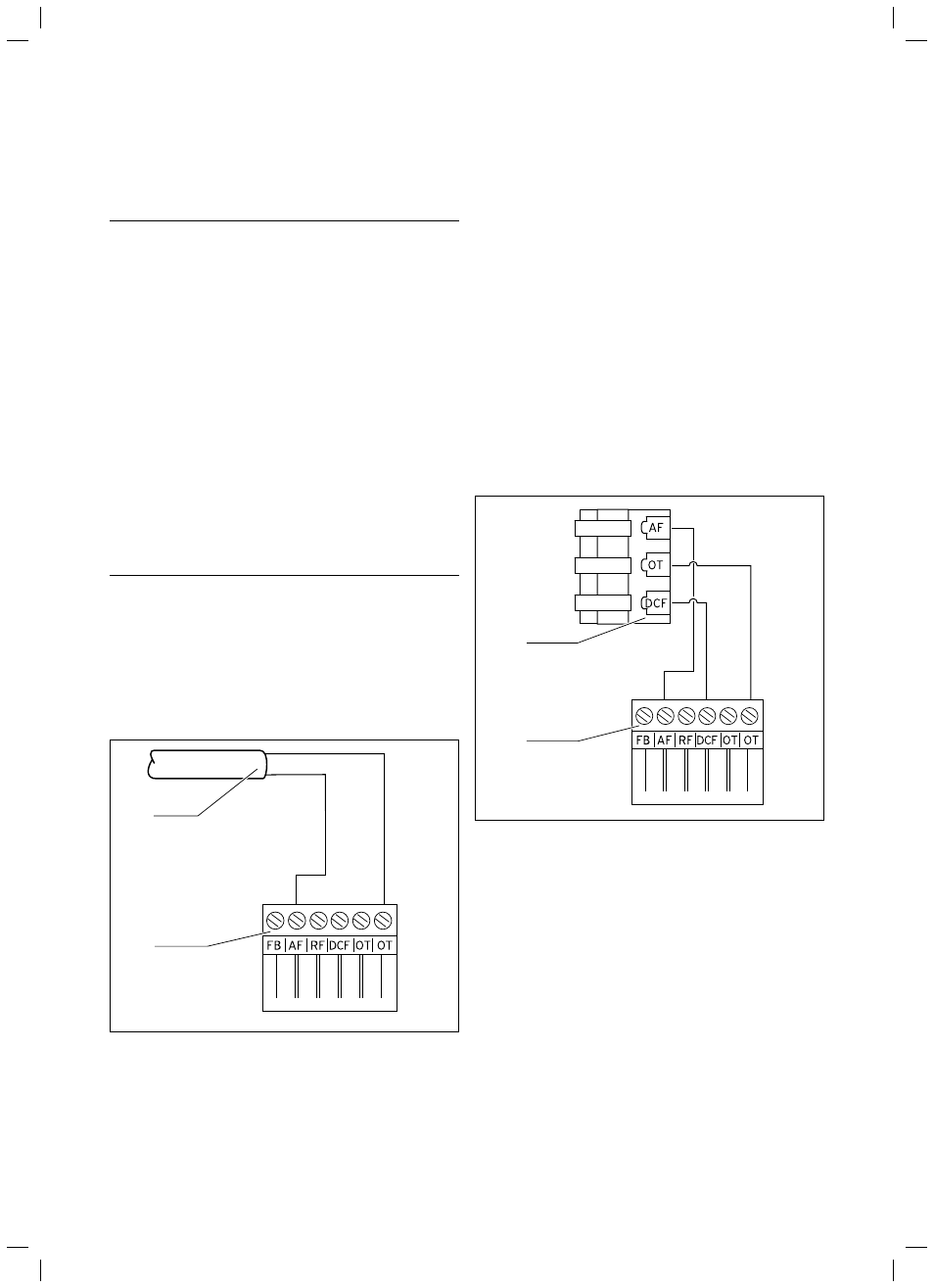

Рис. 5.1 Подсоединение датчика температуры наружного воздуха
VRC 693
1 Соединительный кабель к датчику температуры наружного воздуха
VRC 693
2 6-контактный торцевой разъём для гнезда X41 (отопительного аппарата)
Подсоедините датчик температуры наружного воздуха VRC 693
к отопительному аппарату следующим образом:
> Подключите соединительный кабель к клеммам датчика тем-
пературы наружного воздуха (1).
> Подключите соединительный кабель к 6-контактному торце-
вому разъём (2).
> Проведите соединительный кабель с торцевым разъёмом в
распределительную коробку отопительного аппарата.
> Вставьте 6-контактный торцевой разъём (2) в гнездо X41 печат-
ной платы распределительной коробки.
5.2
Подсоединение датчика температуры наружного
воздуха VRC 9535
> Отключите подвод тока к отопительному аппарату.
> Предотвратите повторное включение подвода тока к отопи-
тельному аппарату.
1
2
Рис. 5.2 Подсоединение датчика температуры наружного воздуха
VRC 9535
1 Клеммная колодка датчика температуры наружного воздуха VRC 9535
2 6-контактный торцевой разъём для гнезда X41 (отопительного аппарата)
Подсоедините датчик температуры наружного воздуха
VRC 9535 к отопительному аппарату следующим образом:
> Подключите соединительный кабель к клеммной колодке дат-
чика температуры наружного воздуха (1) соответствующим
образом.
> Подключите соединительный кабель к 6-контактному торце-
вому разъёму (2).
> Проведите соединительный кабель с торцевым разъёмом в
распределительную коробку отопительного аппарата.
> Вставьте 6-контактный торцевой разъём (2) в гнездо X41 печат-
ной платы распределительной коробки.
