4.3 Монтаж
Дисплей устанавливается заподлицо.
Перед монтажом оборудования убедить, что:
• Выбрано подходящее место.
• Определены кабельные соединения и кабельные трассы.
• Снята передняя рамка.

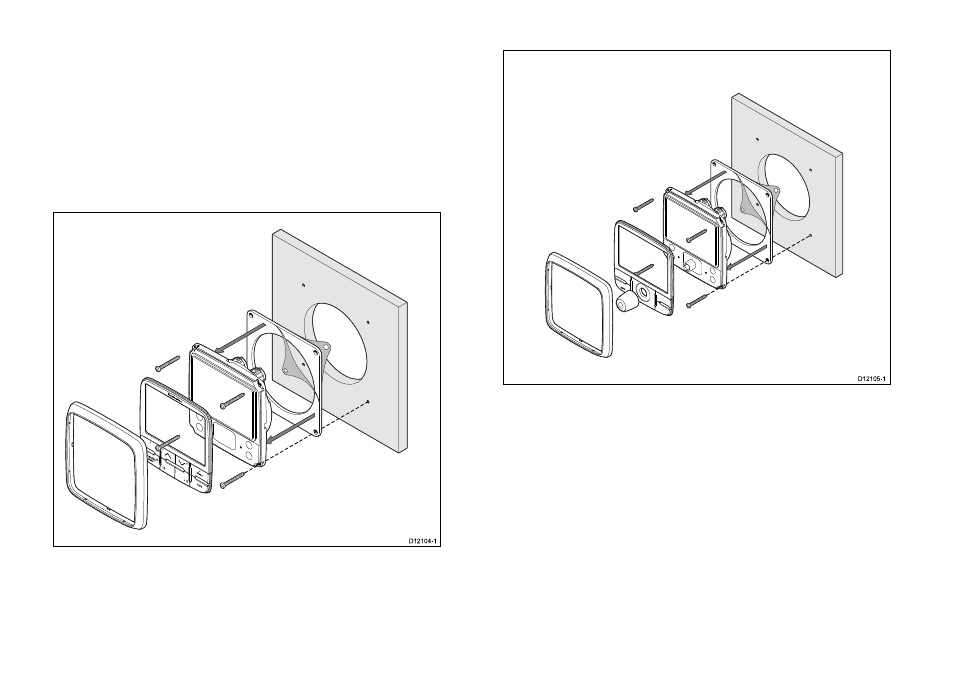

Установка p70 дисплея управления автопилотом
D12104-1
Установка p70r дисплея управления автопилотом
D12105-1
1. Проверьте выбранное место установки блока. Требуется
чистая горизонтальная поверхность с достаточным
пространством позади панели.
2. Закрепите соответствующий шаблон для вырезания
монтажного отверстия, поставляемый вместе с
оборудованием в выбранном месте, используя клейкую или
самоклеющуюся ленту.
3. С помощью подходящей кольцевой пилы сделайте отверстия
в каждом из углов вырезаемой области.
4. С помощью ножовки нужного размера пропилите вдоль
внутреннего края линии выреза.
Размещение и монтаж
35
