• Всегда используйте преобразователь RS232/NMEA с
оптической развязкой сигнальных линий.
• Убедитесь, что персональные компьютеры и другие
чувствительные электронные устройства имеют раздельную
цепь питания.
Экранирование кабеля
Убедитесь в надлежащем экранировании кабелей передачи
данных и отсутствии повреждений этих кабельных экранов
(например, отсутствие царапин в результате протягивания
через узкие места).
3.2 Обзор подключений
Кабельные разъемы расположены на задней панели дисплея
управления автопилотом.

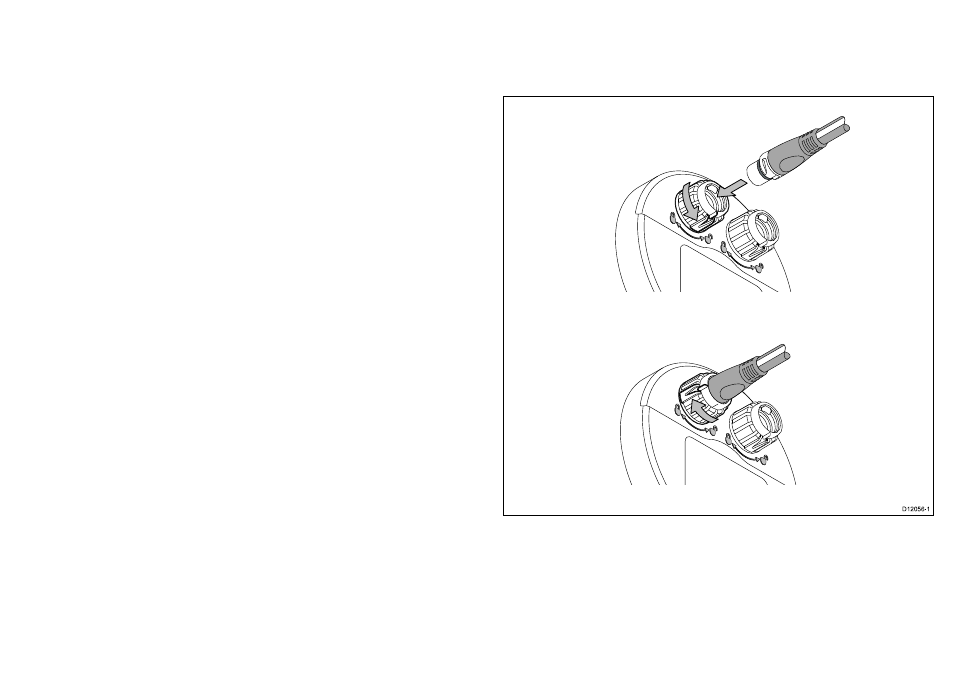

D12056-1
Блок имеет 2 x SeaTalk
ng
разъема.
Подключение кабелей SeaTalk
ng
1. Поверните зажимную муфту расположенную на задней
части блока в положение “РАЗБЛОКИРОВАНО”.
Кабели и подключения
25
