3.1 Основные требования к прокладке
кабелей
Типы и длина кабелей
Важно использовать кабели соответствующего типа и длины
• Если не оговорено иное, используйте только стандартные
кабели, поставляемые компанией Raymarine.
• Убедитесь, что кабели других производителей имеют
соответствующее качество и сечение. Например, в случае
длинных участков кабелей питания могут потребоваться
провода большего сечения для сведения к минимуму падение
напряжения на линии.
Прокладка кабелей
Правильная прокладка кабеля повышает рабочие
характеристики и увеличивает срок службы кабелей.
• НЕ допускайте чрезмерного изгиба кабелей. По возможности
обеспечьте минимальный радиус изгиба кабеля 100 мм.

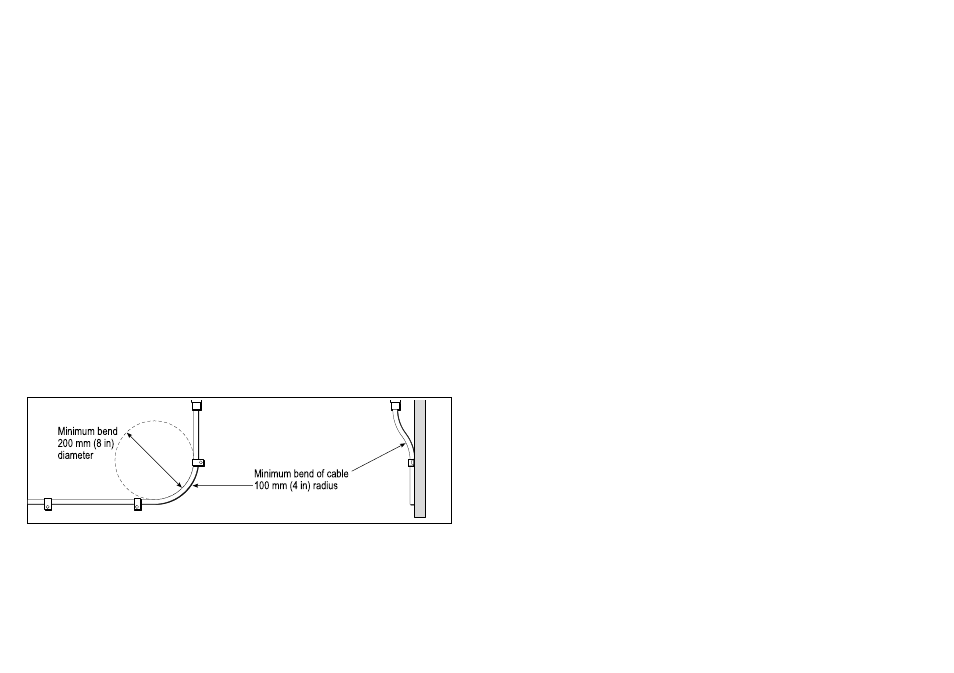

Minimum bend of cable
100 mm (4 in) radius
Minimum bend
200 mm (8 in)
diameter
• Защищайте все кабели от механического повреждения
и воздействия высокой температуры. По возможности
используйте кабельные желоба и трубы. НЕ прокладывайте
кабели через сточные колодцы или дверные проемы, или
вблизи движущихся или греющих объектов.
• Закрепляйте кабели на месте стяжками или скобами.
Сверните в бухту лишний кабель и закрепите в стороне от
проходов.
• При проходе кабеля через наружную переборку или
палубу используйте соответствующий водонепроницаемый
проходной сальник.
• НЕ прокладывайте кабели рядом с двигателями или
люминесцентными лампами.
Кабели для передачи данных прокладывайте всегда на
максимально возможном расстоянии от:
• другого оборудования и кабелей,
• силовых линий питания переменного и постоянного тока,
• антенн.
Ослабление натяжения кабеля
Убедитесь, что кабели ослаблены от натяжения. Защищайте
разъемы от натяжения и убедитесь, что разъемы не
натягиваются под действием сильного волнения моря.
Развязка цепи питания
Для всех типов установки с использованием переменного или
постоянного тока требуется соответствующая развязка цепи
питания:
• Всегда используйте развязывающие трансформаторы
или отдельные инверторы для работы персональных
компьютеров, процессоров, дисплеев и других
чувствительных электронных приборов или устройств.
• Всегда используйте развязывающий трансформатор со
звуковыми кабелями факсимильного приемника карт погоды.
• Всегда используйте изолированный источник питания
при применении звукового усилителя от сторонних
производителей.
