Страница 27

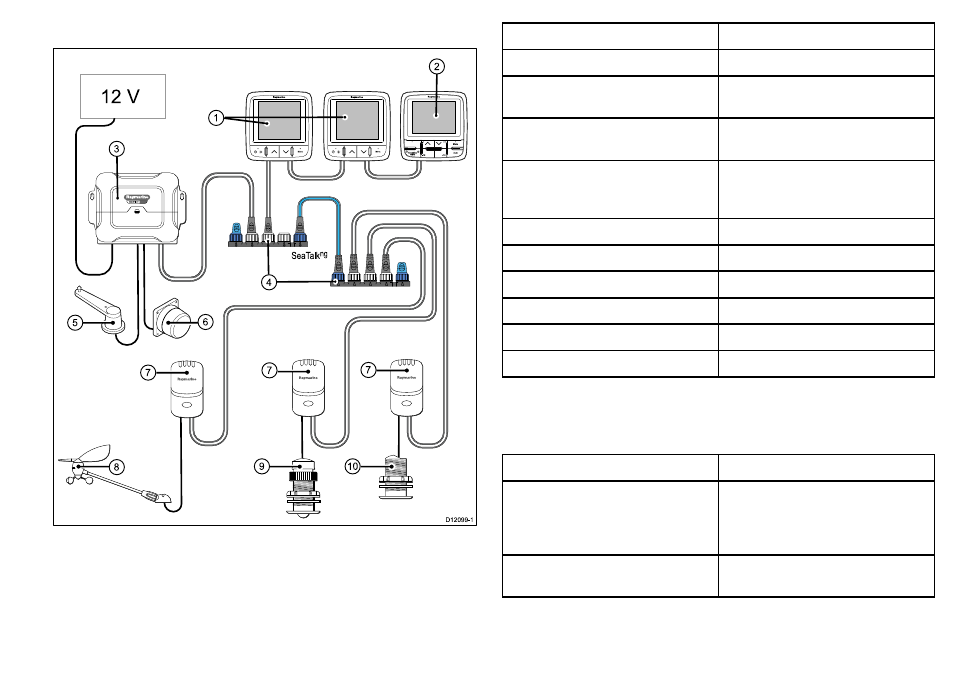

Типовая система SeaTalk
ng
1
2 V
7
7
SeaTalk
ng
SMARTPILOT
3
4
5
6
7
8
9
10
D12099-1
1
2
Номер позиции на рисунке
Описание
1.
2 x i70 инструментальных дисплея
2.
p70 дисплей управления
автопилотом
3.
SPX курсовой компьютер (подача
питания 12В в сеть SeaTalk
ng
.)
4.
Разветвитель SeaTalk
ng
5 гнезд
с резисторами согласованной
нагрузки
5.
Датчик обратной связи руля
6.
Индукционный компас
7.
Согласующие коробки трансдюсера
8..
Датчик ветра
9.
Датчик лага
10.
Трансдюсер эхолота
Кабельная сеть SeaTalk
ng
Кабели и разъемы SeaTalk
ng
Соединение / Кабель
Примечание
Магистральные кабели (различной
длины)
Основной кабель передачи
данных. Для подключения
устройств SeaTalk
ng
используются
ответвительные кабели.
Тройники (T-коннекторы)
Используются для объединения
устройств в магистральную сеть.
Кабели и подключения
27
