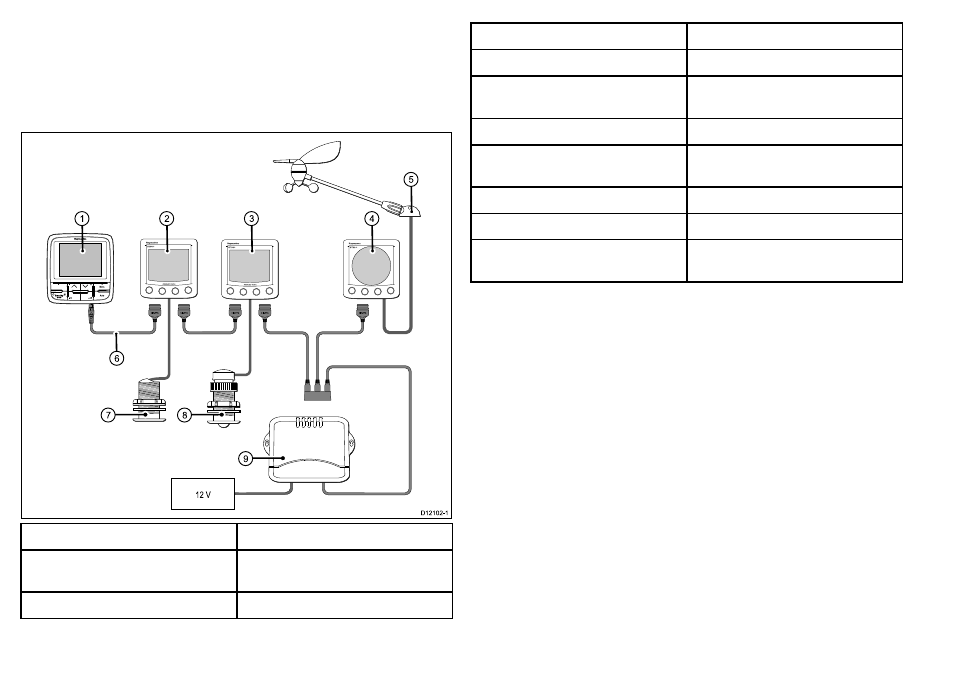

3.5 Подключение оборудования
SeaTalk
Подключение оборудования в сеть SeaTalk может быть
осуществлено при использовании переходного кабеля SeaTalk в
SeaTalk
ng
(не поставляется комплектно).
3
4
5
6
7
8
9
12 V
2
D12102-1
1
Номер позиции на рисунке
Описание
1.
p70 дисплей управления
автопилотом
2.
ST60+ дисплей индикации глубины
Номер позиции на рисунке
Описание
3.
ST60+ дисплей индикации скорости
4.
ST60+ дисплей индикации скорости
и направления ветра
5.
Датчик ветра
6.
Переходной кабель SeaTalk
ng
в
SeaTalk
7.
Трансдюсер эхолота
8.
Датчик лага
9.
Курсовой компьютер (подача
питания 12В в сеть SeaTalk.)
Для кабелей и принадлежностей сети SeaTalk используйте
Raymarine SeaTalk кабели и аксессуары.
30
p70 / p70r инструкция по установке
