71

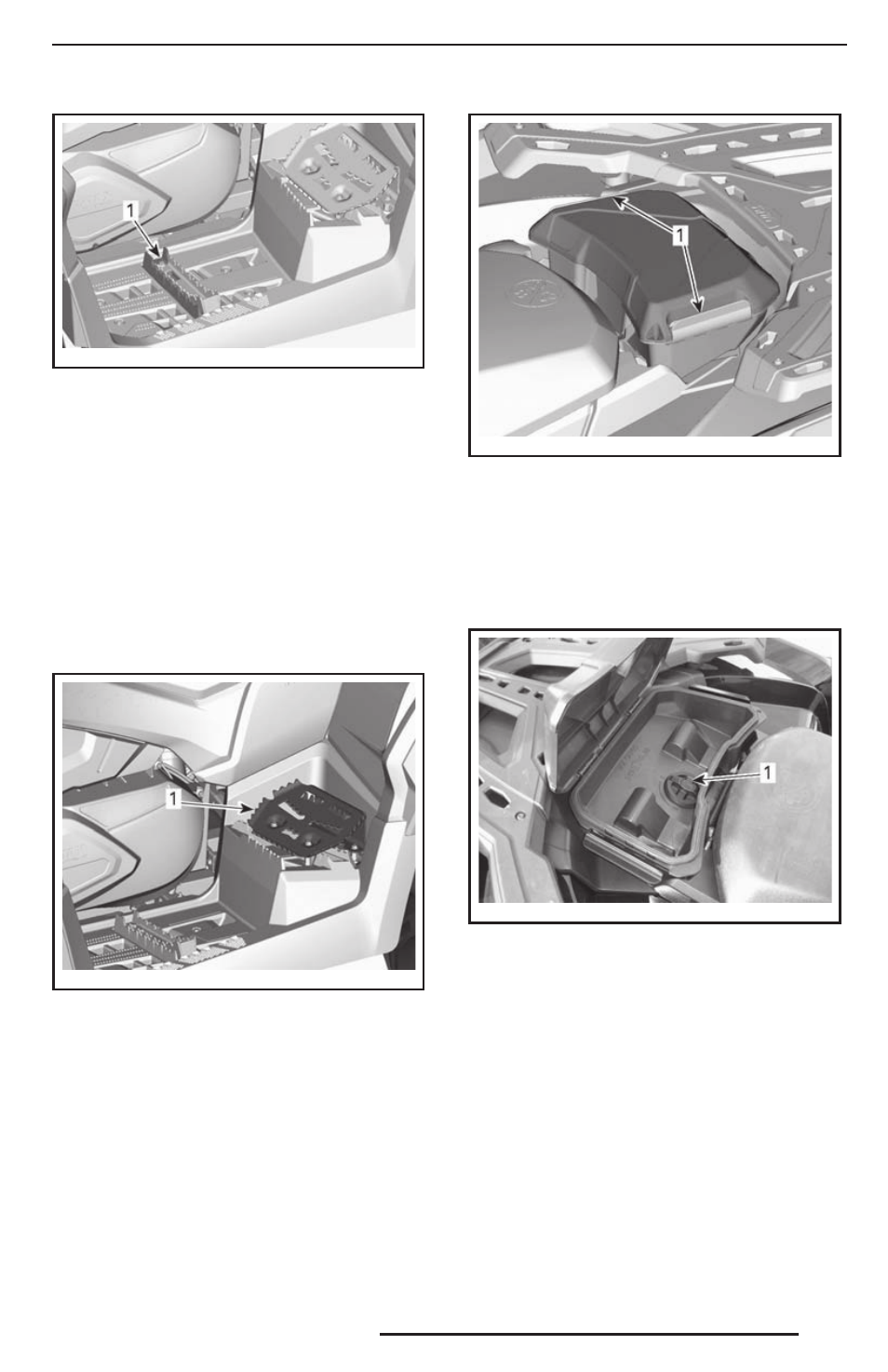

vmo20 13-0 09-009 _a
ТИПОВОЙ ВАРИАНТ
1. Опорные гребёнки подножек для нормально-
го движения
11) Опорные гребёнки
подножек для
движения в грязи
Подножки для движения в грязи распо-
лагаются с правой и левой сторон мото-
вездехода рядом с двигателем, позади
опорных гребёнок обычных подножек.
Подножки призваны помочь водителю
при движении в грязи.
vmo20 13-0 09-010 _a
ТИПОВОЙ ВАРИАНТ
1. Опорные гребёнки подножек для движения
в грязи
12) Вещевой ящик
Открывание вещевого ящика
Чтобы открыть вещевой ящик, необ-
ходимо освободить защёлки с обеих
сторон и открыть крышку.
vmo20 13-0 09-011 _a
1. Защёлки
Снятие вещевого ящика
1. Освободите защёлки с обеих сторон
вещевого ящика и откройте крышку.
2. Поверните рукоятку против часовой
стрелки, чтобы освободить фиксатор.
vmo20 13-0 07-007 _a
1. Рукоятка фиксатора
3. Снимите вещевой ящик.
Установка вещевого ящика
1. Откройте крышку вещевого ящика
и поверните рукоятку в положение
«UNLOCK».
2. Совместите и вставьте элемент сис-
темы крепления багажного отделе-
ния в отверстие системы крепления
«LINQ», расположенной на мотовез-
деходе.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
