Страница 115
113
ТИПОВОЙ ВАРИАНТ
1. Предохранитель
2. Нить
ВНИМАНИЕ
ВНИМАНИЕ
Не пользуйтесь предо-
х р а н и т е л я м и , р а с с ч и т а н н ы м и
на больший ток (большего номина-
ла) — это может привести к серьёз-
ным повреждениям.

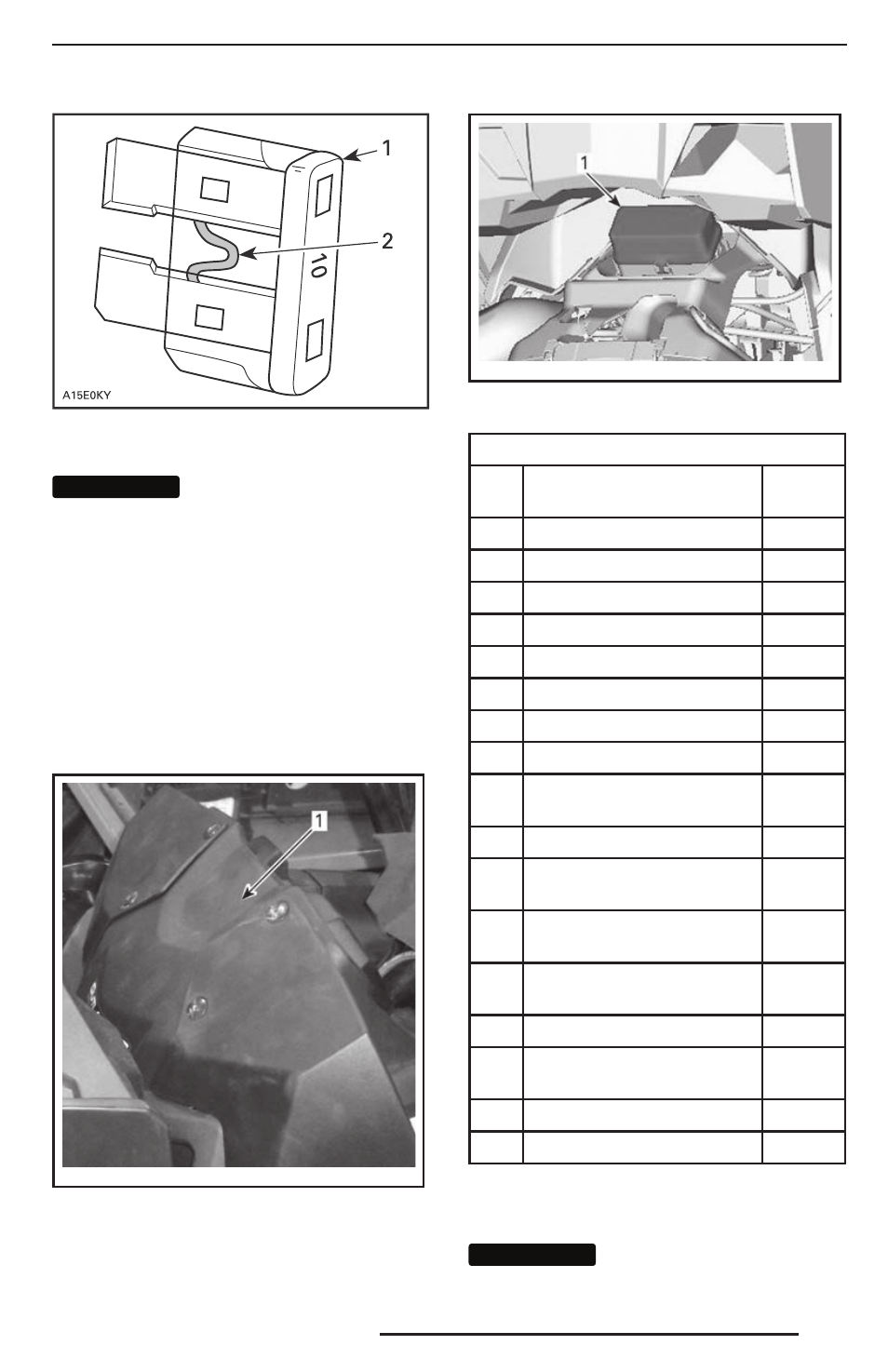

Расположение переднего блока
предохранителей
Чтобы получить доступ к переднему
блоку предохранителей, расположенно-
му между радиатором и передней кон-
солью, осторожно освободите и сними-
те опору информационного центра.
vmo20 13-0 09-012 _a
1. Опора информационного центра
Снимите крышку с переднего блока
предохранителей.
vmo20 13-0 09-029 _a
ТИПОВОЙ ВАРИАНТ
1. Передний блок предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИ-
НАЛ
R1
Реле вентилятора
—
R2
Главное реле
—
R3
Реле доп. оборудования
—
R4
Реле топливных насосов
—
R5
Реле приборов освещения
—
R8
Реле стоп-сигналов
—
F4
Световые приборы/часы
10 A
F5
Форсунки/зажигание
5 A
F6
Блок управления двигате-
лем (ECM)
5 A
F7
Лебёдка, 2WD/4WD
5 A
F8
Замок зажигания/реле
стартера
5 A
F9
Выносной вентилятор
системы охлаждения
25 A
F10
Органы управления для
Европейского рынка
5 A
F11
Световые приборы
30 A
F12
Электрическая розетка
(пост. ток)
15 A
F14
ACC2
15 A
F15
Топливный насос
5 A
ПРИМЕЧАНИЕ: Расположение предо-
хранителей указано на обратной сто-
роне крышки блока предохранителей.
ВНИМАНИЕ
ВНИМАНИЕ
Не допускается разме-
щение каких-либо предметов в пе-
реднем сервисном отсеке.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
