110

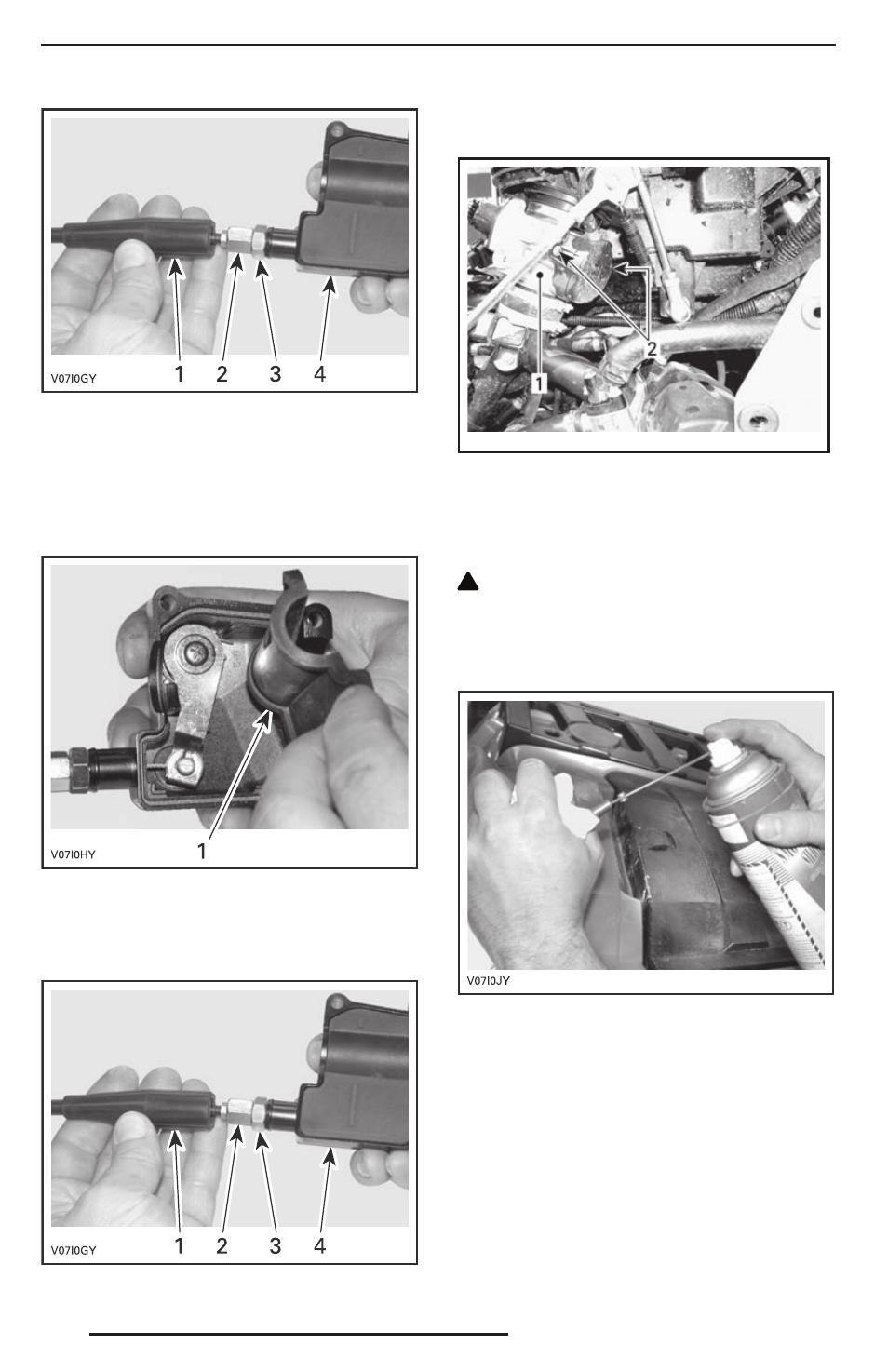

1. Чехол троса
2. Регулировочная муфта троса
3. Контргайка
4. Кожух рычага дроссельной заслонки
Выверните регулировочную муфту, что-
бы ослабить натяжение троса.
Удалите внутренний чехол кожуха.
1. Внутренний чехол
Удалите трос из кожуха рычага.
ПРИМЕЧАНИЕ: Выведите конец троса
из разреза скобы.
Снимите боковую крышк у корпуса
дроссельной заслонки.
vmo20 06-0 07-032 _a
1. Корпус дроссельной заслонки
2. Винты боковой крышки
Вставьте носик маслёнки в торец регу-
лировочной муфты троса дроссельной
заслонки.
!
ОСТОРОЖНО Всегда используйте
средства защиты кожи и глаз. Хими-
ческие препараты могут стать при-
чиной раздражения кожи и травм
органов зрения.
ТИПОВОЙ ВАРИАНТ
ПРИМЕЧАНИЕ: Оберните ветошью
регулировочную муфту троса дрос-
селя во избежание попадания на него
смазки.
Вводите смазку, пока она не пройдёт
через весь трос.
Установите и отрегулируйте трос.
Регулировка троса дроссельной
заслонки
Сдвиньте защитный чехол, чтобы стала
видна регулировочная муфта троса.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
