ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU22760
Натяжение приводной цепи
Перед каждой поездкой прове-
ряйте натяжение приводной цепи
и регулируйте его при необходи-
мости.
EAU22770
Как проверить натяжение привод-
ной цепи
1. Установите мотоцикл на го-
ризонтальную площадку и
удерживайте его в верти-
кальном положении.
ПРИМЕЧАНИЕ :
При проверке и регулировке натя-
жения приводной цепи мотоцикл
должен стоять вертикально и
быть полностью освобожденным
от нагрузки.
2. Установите коробку передач
в нейтральное положение.
3. Найдите самый натянутый
участок приводной цепи, про-
двигая мотоцикл и вращая
заднее колесо, а затем из-
мерьте прогиб приводной
цепи, как показано на риунке.

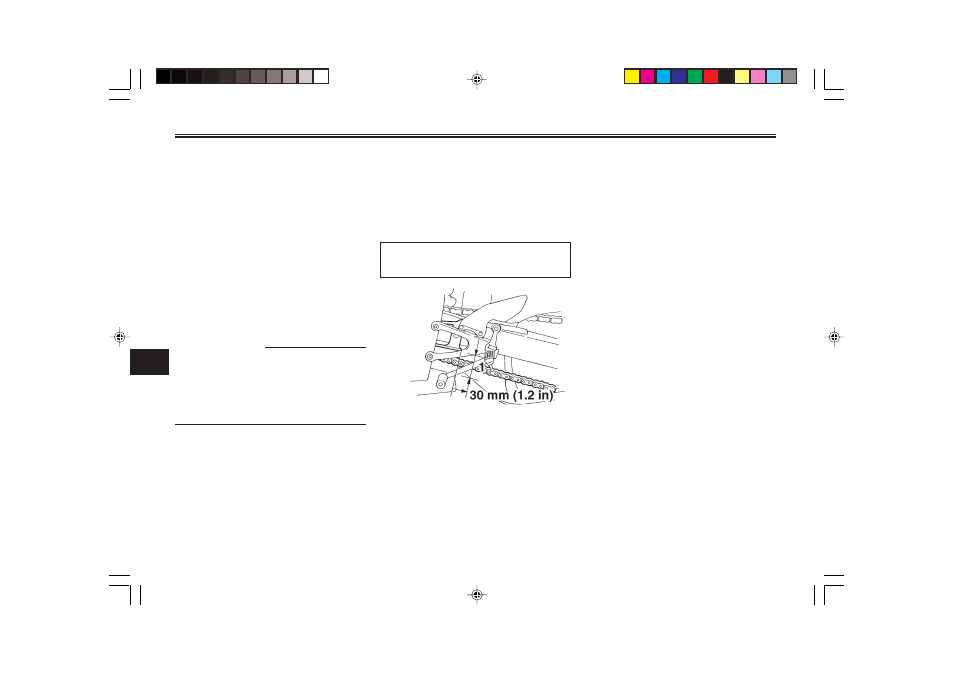

Прогиб приводной цепи :
20-25 мм
1. Прогиб приводной цепи
4. Если величина прогиба не со-
ответствует указанной, отре-
гулируйте следующим обра-
зом :
EAU34310
Для регулировки натяжения цеп-
ного привода:
1. Ослабить осевую гайку и
контргайку с каждой стороны
поворотного рычага.
2. Для увеличения натяжения
приводной цепи повернуть ре-
гулировочный болт с каждой
стороны поворотного рычага
в направлении (а). Для умень-
шения натяжения приводной
цепи повернуть регулировоч-
ный болт с каждой стороны
поворотного рычага в направ-
лении (b), затем толкнуть
заднее колесо вперед.
