ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
Для смены масла в двигателе (с
заменой фильтрующего элемента
или без нее):
1. Снять обтекатель А (см. стр.
6-7).
2. Запустить двигатель, про-
греть его в течение несколь-
ких минут, затем заглушить.
3. Подставить под двигатель
емкость для сбора отрабо-
танного масла.
4. Снять крышку заливной гор-
ловины двигателя специаль-
ным ключом.
5. Снять сливную пробку двига-
теля и слить масло из карте-
ра.

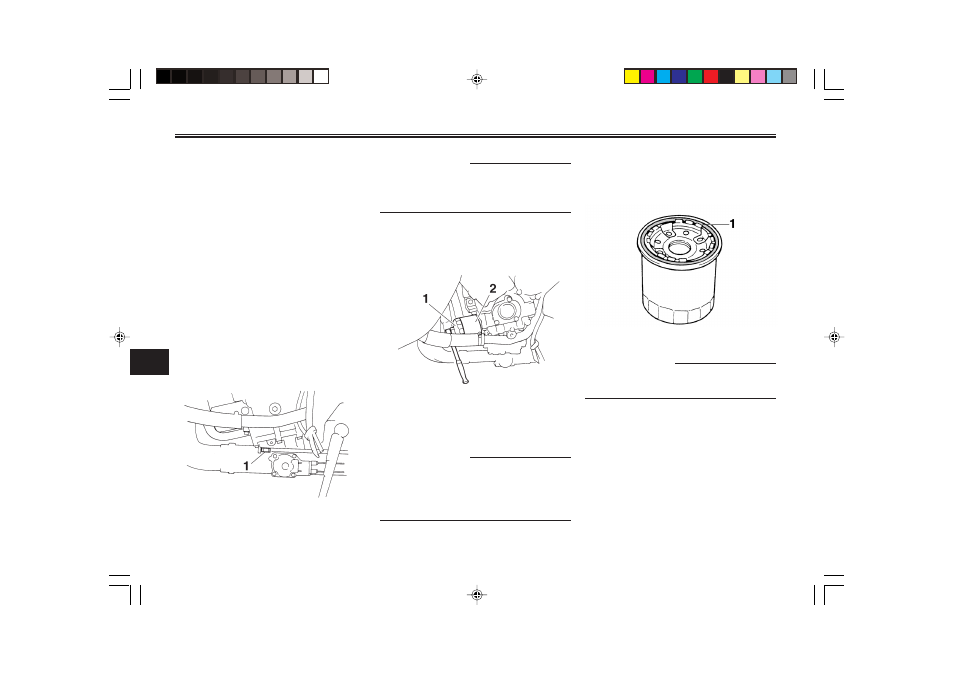

1. Сливная пробка
ПРИМЕЧАНИЕ:
Если смена фильтрующего эле-
мента не производится – пропус-
тить операции 6-8.
6. Снять фильтрующий элемент
масляного фильтра специ-
альным ключом.
1. Ключ для демонтажа масляного
фильтра
2. Фильтрующий элемент масляного
фильтра
ПРИМЕЧАНИЕ:
Специальный ключ для разборки
масляного фильтра можно приоб-
рести в представительстве ком-
пании “Ямаха”.
7. Нанести тонкий слой мотор-
ного масла на уплотнитель-
ное кольцо нового фильтрую-
щего элемента.
1. Кольцевое уплотнение
ПРИМЕЧАНИЕ:
Проверить правильность уста-
новки уплотнительного кольца.
8. Установить новый фильтрую-
щий элемент при помощи спе-
циального ключа, затем про-
извести затяжку тарирован-
ным ключом.
