ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
9. Постучать по внешней сторо-
не правой стойки вилки рези-
новой киянкой, подогнав ее
под торец оси колеса.
10. Затянуть стяжной болт оси
колеса D, затем – стяжной
болт С с указанным момен-
том.
11. Перетянуть стяжной болт D
с указанным моментом.
Момент затяжки:
Стяжной болт оси колеса:
21 Нм (2,1 мкгс, 15 футов на
фунт силы)

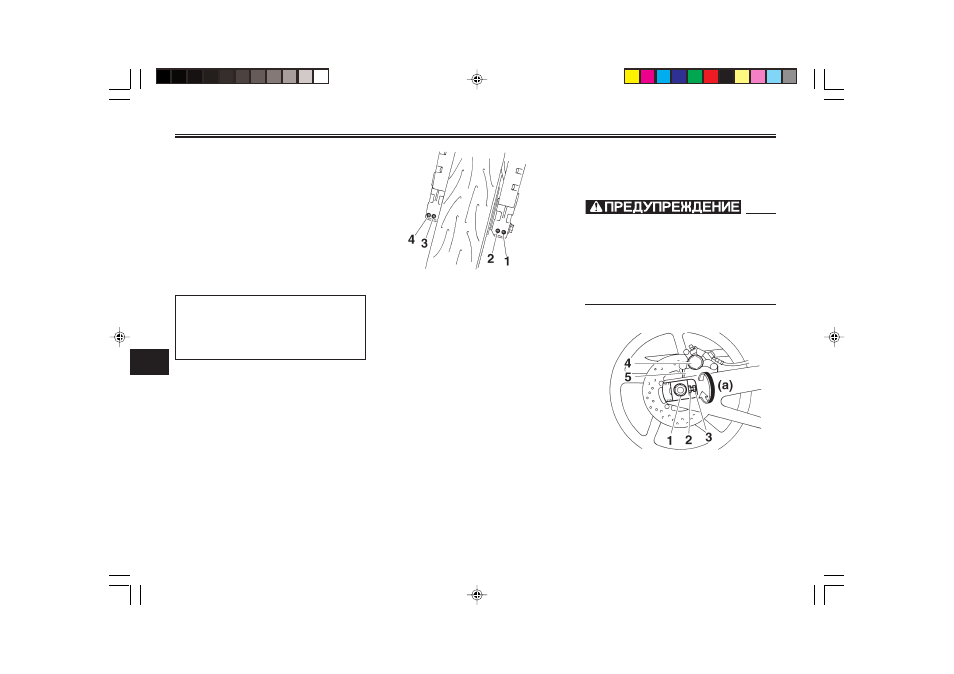

1. Стяжной болт оси переднего колеса
А
2. Стяжной болт оси переднего колеса
В
3. Стяжной болт оси переднего колеса
С
4. Стяжной болт оси переднего колеса
D
12. При включении тормозного
механизма несколько раз
сильно надавить на ручку
руля для проверки правиль-
ности работы вилки.
EAU25080
Заднее колесо
EAU25311
Для снятия заднего колеса
EWA10820
8
8
8
8
8
Рекомендуется поручить тех-
ническое обслуживание ко-
леса дилеру фирмы “Ямаха”.
8
8
8
8
8
Обеспечьте надежную опору
мотоциклу, чтобы исключить
возможность его падения.
1. Ослабить осевую гайку.
1. Осевая гайка
2. Болт регулировки натяжения цепи
3. Контргайка
4. Тормозной суппорт
5. Кронштейн тормозного суппорта
