ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU18721
Демонтаж и установка об-
текателя и панелей
Показанные обтекатель и пане-
ли иногда необходимо снимать
для выполнения некоторых опе-
раций по техническому обслужи-
ванию, приведенных в настоящем
разделе. При необходимости де-
монтажа и установки обтекате-
ля и панелей см. инструкции на-
стоящего раздела.

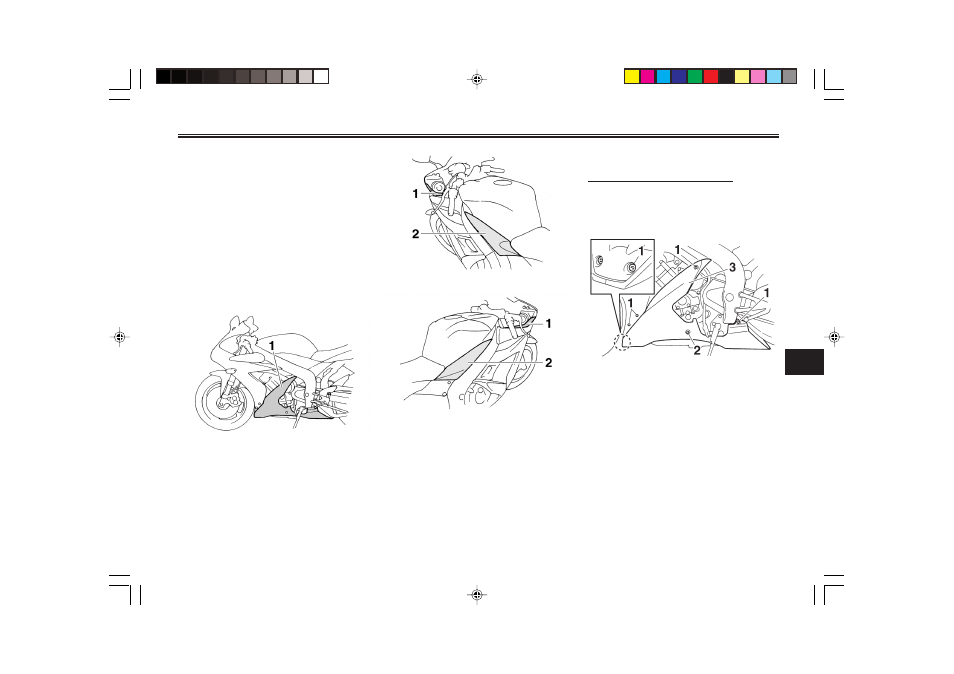

1. Обтекатель А
1. Панель А
2. Панель В
1. Панель С
2. Панель D
EAU33980
Обтекатель А
Для снятия обтекателя:
Снять болт, ослабить и снять
винты быстросъемного крепле-
ния, потянуть обтекатель назад
и снять его.
1. Быстросъемное крепление
2. Болт
3. Обтекатель А
