Инструкция по эксплуатации Yamaha Road Star Warrior XV1700PCRC (2003)
Страница 94
6-37
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

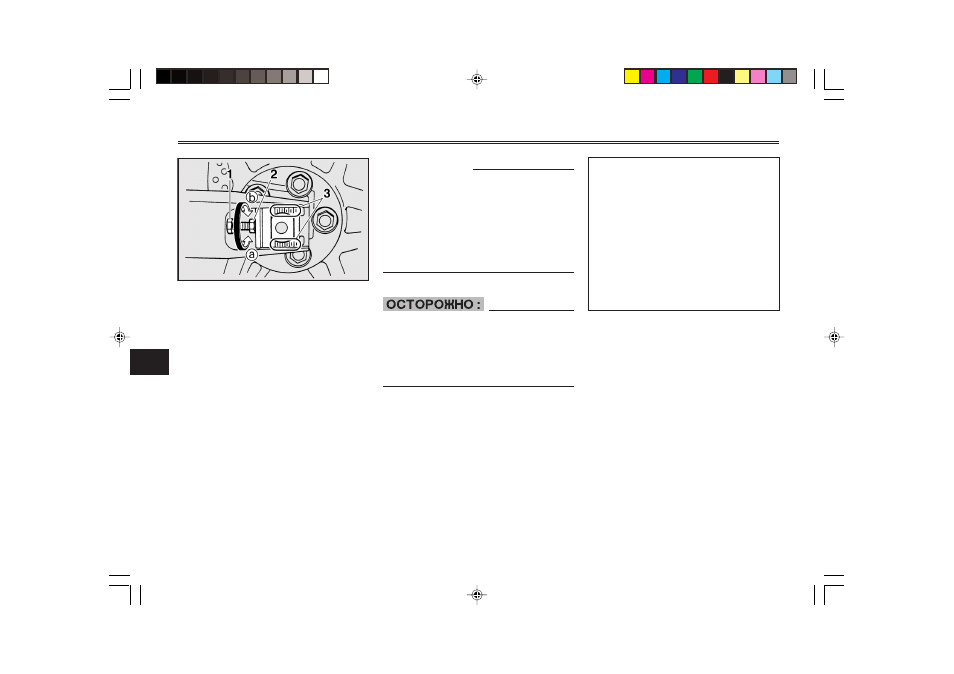

1. Контргайка (2 шт.)
2. Болт регулировки натяжения приводного рем-
ня (2 шт.)
3. Метки совмещения
2. Ослабьте контргайки на обо-
их концах качающегося рыча-
га.
3. Для того, чтобы увеличить
натяжение приводного ремня,
враащйте регулировочные
болты на обоих концах качаю-
щегося рычага в направлении
a
. Для того, чтобы уменьшить
натяжение - вращайте регули-
ровочные болты в направле-
нии b и продвиньте заднее
колесо вперед.
ПРИМЕЧАНИЕ :
Используя метки совмещения на
обоих концах качающегося рыча-
га, следите за тем, чтобы оба тол-
кателя ремня находились в оди-
наковых положениях для обеспе-
чения правильного совмещения
колеса.
ECA00025
Неправильно натянутый привод-
ной ремень ведет к перегрузке
двигателя. Поддерживайте натя-
жение приводного ремня в ука-
занных выше пределах.
4. Затяните контргайки, гайку
оси и болт кронштейна тор-
мозной скобы с указанными
ниже моментами.
Моменты затяжки:Контргай-
ка:
11,6 футо-фунтов (1,6 кгс.м, 16
Н.м)
Гайка оси:
108,5 футо-фунтов (15,0 кгс.м,
150 Н.м)
Болт кроншттейна тормоз-
ной скобы:
21,7 футо-фунтов, (3,0 кгс.м,
30 Н.м)
