ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

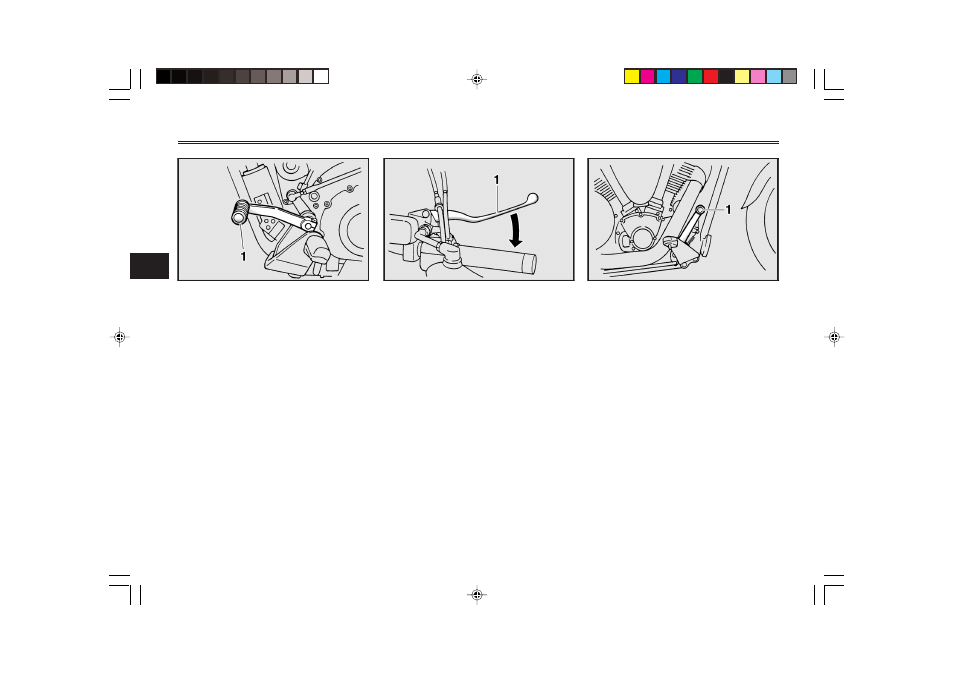

1. Педаль переключателя передач
N. Нейтраль
EAU00157
Педаль переключателя пере-
дач
Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 5-ступенчатой
коробки передач с шестернями
постоянного зацепления, исполь-
зуемой на этом мотоцикле.
1. Рычаг тормоза
EAU00158
Рычаг тормоза
Рычаг тормоза расположен на
правой рукоятке руля. Для вклю-
чения переднего тормоза при-
жмите рычаг к рукоятке руля.
1. Педаль тормоза
EAU00162
Педаль тормоза
Педаль тормоза расположена на
правой стороне мотоцикла. Для
того, чтобы включить задний
тормоз нажмите на педаль тор-
моза.
