ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

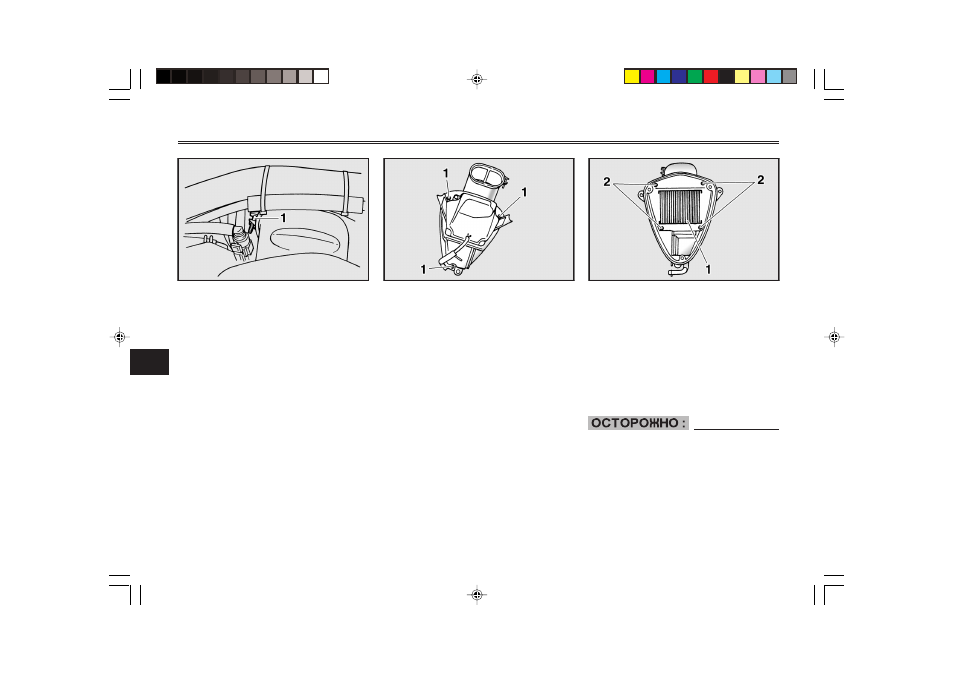

1. Винт хомута соединения воздушного фильт-
ра
5. Ослабьте винт хомута соеди-
нения воздушного фильтра и
вытяните корпус воздушного
фильтра наружу.
1. Винт (3 шт.)
6. Выверните винты и снимите
крышку корпуса воздушного
фильтра.
1. Фильтрующий элемент воздушного фильтра
2. Винт (4 шт.)
7. Отверните винты и извлеки-
те фильтрующий элемент воз-
душного фильтра.
8. Установите новый фильтрую-
щий элемент, вставив его в
корпус воздушного фильтра и
закрепив винтами.
EC000082*
8
8
8
8
8
Следите за тем, чтобы
фильтрующий элемент был
правильно установлен в кор-
пус.
8
8
8
8
8
Ни в коем случае нельзя экс-
плуатировать двигатель без
фильтрующего элемента воз-
душного фильтра, т. к. это ве-
