ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

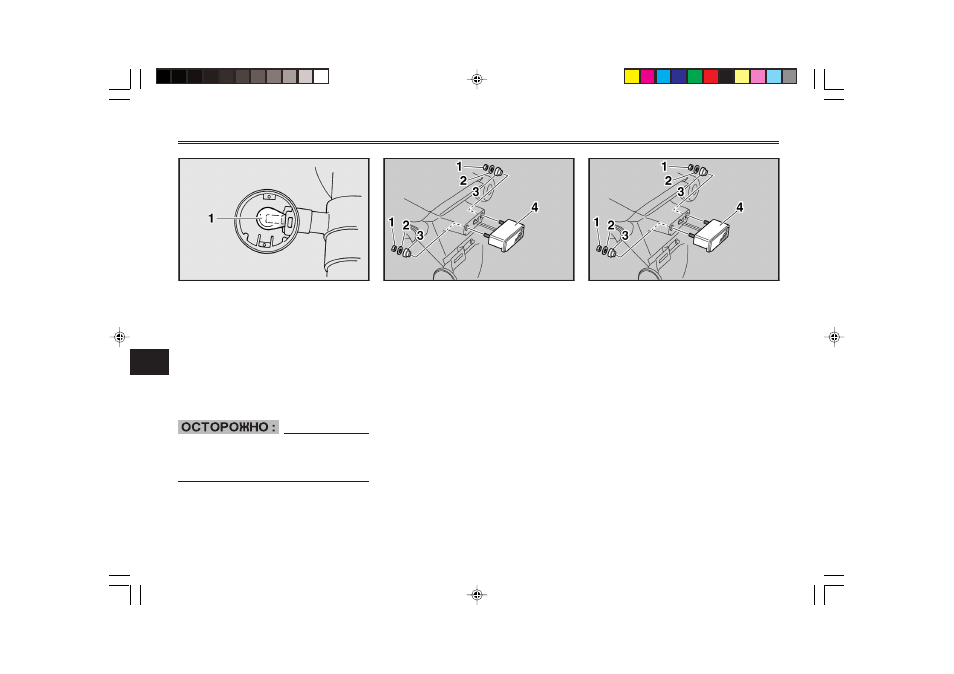

1. Лампа фонаря указателя поворотов
2. Выньте неисправную лампу,
нажав на нее и повернув про-
тив часовой стрелки.
3. Вставьте в патрон новую лам-
пу, нажав на нее и повернув ее
по часовой стрелке.
4. Установите рассеиватель, за-
крепив его винтами.
EC000108
Не затягивайте винты слишком
сильно, т. к. это может вести к
поломке рассеивателя.
1. Гайка (2 шт.)
2. Шайба (2 шт.)
3. Резиновая втулка (2 шт.)
4. Блок фонаря освещения номерного знака
EAU04875
Замена лампы фонаря осве-
щения номерного знака
1. Снимите блок фонаря освеще-
ния номерного знака, отвернув
гайки и сняв шайбы и резино-
вые втулки.
1. Гайка (2 шт.)
2. Шайба (2 шт.)
3. Лампа (2 шт.)
4. Рассеиватель фонаря освещения номерного
знака
2. Снимите рассеиватель фона-
ря освещения номерного зна-
ка, отвернув гайки и сняв шай-
бы.
3. Вятяните неисправную лампу
из патрона.
4. Вставьте в патрон новую лам-
пу.
5. Установите рассеиватель фо-
наря освещения номерного
знака, установив шайбы и за-
тянув гайки.
