Инструкция по эксплуатации Yamaha Road Star Warrior XV1700PCRC (2003)
Страница 92
6-35
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

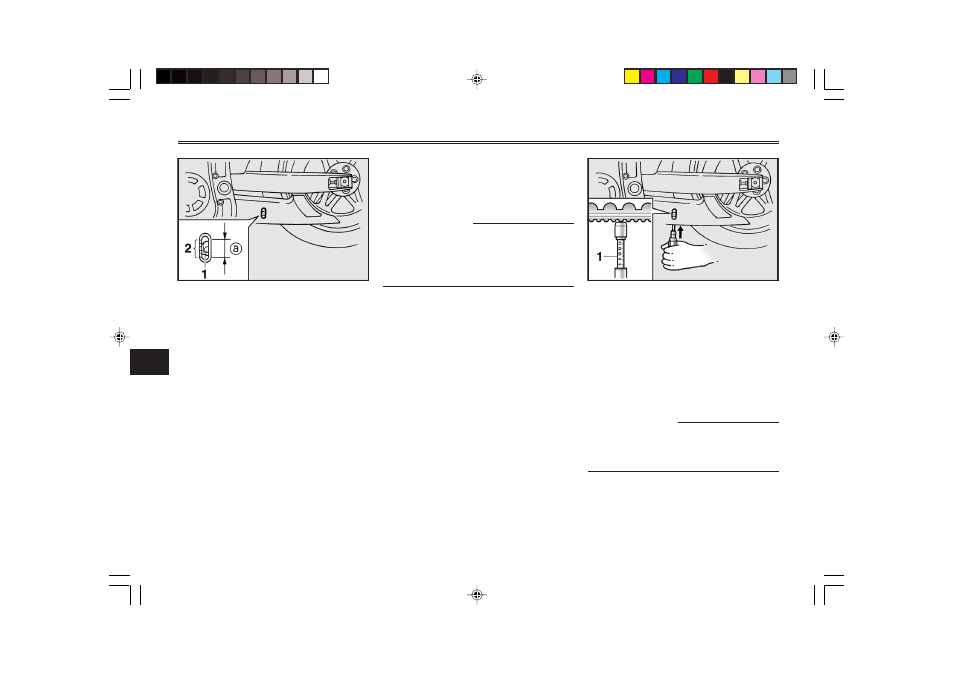

1. Приводной ремень
2. Отметки
a. Прогиб приводного ремня
EAU04451
Натяжение приводного рем-
ня
Натяжение приводного ремня не-
обходимо проверять и регулиро-
вать через интервалы времени,
указанные в таблице периодиче-
ских технеических обслуживаний
и смазывания.
Как проверить натяжение привод-
ного ремня
1. Поставьте мотоцикл на боко-
вую подставку.
2. Заметьте текущее положение
приводного ремня, используя
для этого метки, имеющиеся
около отверстия для его про-
верки.
ПРИМЕЧАНИЕ :
Метки около отверстия для про-
верки приводного ремня нанесе-
ны через 0,2 дюйма (5 мм) друг от
друга.
1. Измеритель натяжения ремня
3. Запомните положение привод-
ного ремня при усилии 10 фун-
тов силы (4,5 кгс, 45 Н), прило-
женном при помощи измерите-
ля натяжения приводного
ремня, как показано на рисун-
ке.
ПРИМЕЧАНИЕ :
Измеритель натяжения привод-
ного ремня можно приобрести у
дилера фирмы “Ямаха”.
4. Рассчитайте величину проги-
ба ремня, вычтя велчину, по-
лученную на шаге 2 из вели-
чины, полученной на шаге 3.
