ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU00721
Проверка передних и задних
тормозных накладок
Проверку износа передних и зад-
них тормозных накладок следу-
ет проводить через интервалы
времени, указанные в таблице пе-
риодических технических обслу-
живаний и смазываний.

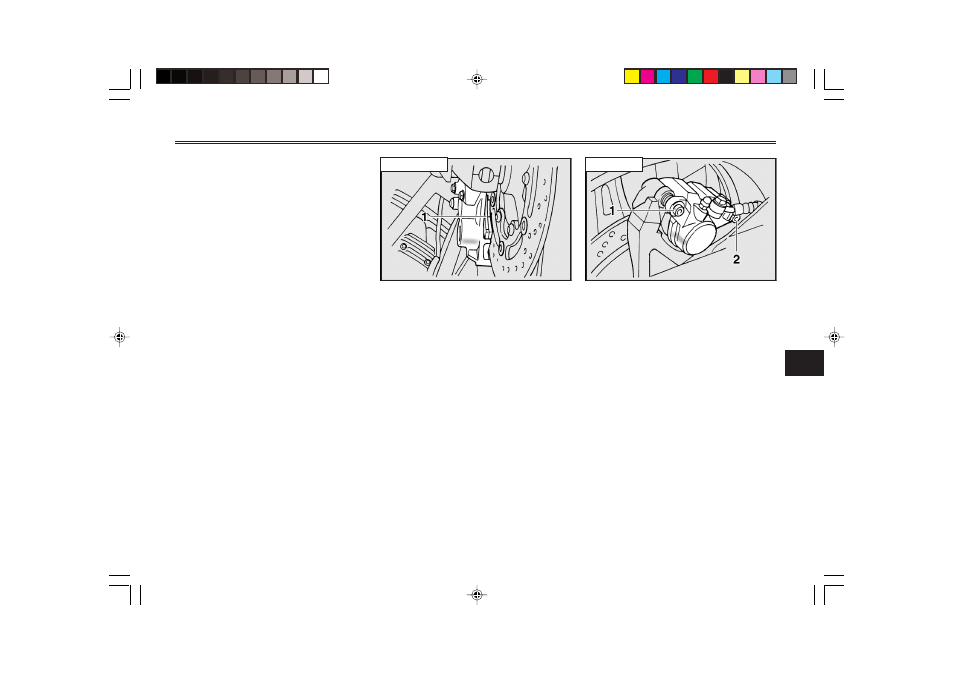

Задние
Передние
1. Болт А крепления тормозной скобы
2. Болт В крепления тормозной скобы
EAU04434
Тормозные накладки заднего
тормоза
1. Выверните болт А крепления
тормозной скобы, ослабьте
болт В крепления тормозной
скобы и наклоните тормозную
скобу вперед.
1. Канавка индикатора износа тормозных накла-
док
EAU00725
Передние тормозные накладки
На всех передних тормозных на-
кладках имеются канавки инди-
кации износа, которые позволя-
ют оценивать износ накладок, не
разбирая тормоза. Для того, что-
бы определить величину износа,
проверьте индикаторную канавку.
Если накладка изношена на-
столько, что индикаторной ка-
навки почти не видно, поручите
дилеру фирмы Ямаха заменить
весь комплект тормозных коло-
док.
