Инструкция по эксплуатации Yamaha Road Star Warrior XV1700PCRC (2003)
Страница 102
6-45
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

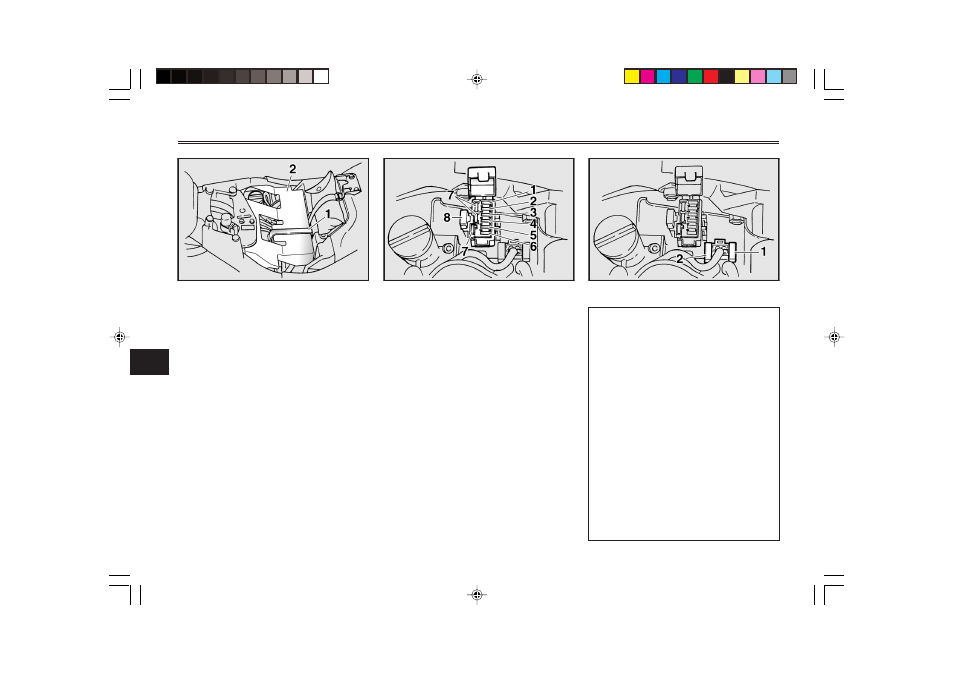

1. Лента крепления аккумуляторной батареи
2. Крышка аккумуляторной батареи
EAU04874
Замена плавких предохрани-
телей
Главный предохранитель и ко-
робка предохранителей, в кото-
рой находятся предохранители
отдельных цепей, расположены
под сиденьем. (Описание операций
снятия и установки сиденья при-
ведено на стр. 3-12.)
Если предохранитель перегорел,
замените его следующим обра-
зом:
1. Отстегните лену крепления
аккумуляторной батареи и
снимите крышку батареи.
1. Предохранитель фары
2. Предохранитель системы сигнализации
3. Предохранитель системы зажигания
4. Предохранитель электронного впрыска топ-
лива
5. Предохранитель одометра и часов (резервный)
6. Предохранитель системы автоматической
декомпрессии
7. Запасной плавкий предохранитель (3 шт.)
8. Предохранитель электронного блока управле-
ния
2. Установите ключ в положение
“OFF” (“ВЫКЛЮЧЕНО”) и вы-
ключите соответствующую
электрическую цепь.
3. Выньте перегоревший предо-
хранитель и установите но-
вый, имеющий такой же номи-
нальный ток срабатывания.
1. Главный предохранитель
2. Запасной главный предохранитель
Плавкие предохранители:
Главный предохранитель:
30 А
Предохранитель фары:
15 А
Предохранитель системы сиг-
нализации:
10 А
Предохранитель системы за-
жигания:
10 А
Предохранитель электронно-
го впрыска топлива:
15 А
Предохранитель электронно-
го блока управления:
10 А
